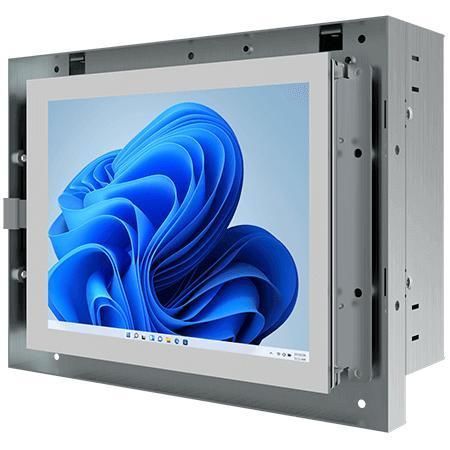

抵抗タッチスクリーンパネルPC R06IAN3S-OFA1

タッチスクリーンTFT LCD6.5インチ

製品概要
Winmate R06IAN3S-OFA1は、機械制御、ファクトリーオートメーション、オペレーターHMI向けに設計された6.5インチのオープンフレームパネルPCです。Intel® Alder Lake‑N（N150はオプション、N100が標準）を搭載し、組込み・産業用途でのスケーラブルな性能、安定したI/O接続、長期供給を想定した設計となっています。

主な特徴

• 6.5インチ SVGA TFT LCD
• Intel® Alder Lake‑N N150 プロセッサ（オプション、標準は N100）
• 1 x SO‑DIMM DDR5‑4800、最大 16 GB
• 2 x 2.5 ギガビットイーサネット
• 1 x HDMI、1 x USB 3.2 Type‑C（DP‑Alt 対応）、2 x USB 3.2 Gen2 Type‑A、4 x USB 2.0、4 x COMをサポート
• VESA マウント対応、オープンフレーム設計

認証

• CE
• FCC

設計詳細
本製品は、オートメーションおよび監視用途における信頼できる演算・表示性能を提供します。統合された Intel UHD グラフィックスによりリアルタイム処理や滑らかなグラフィックス表示をサポートします。設計は多様な I/O による容易な統合、デュアル 2.5 ギガビットイーサネットによる高速通信、組込み設置に適した複数の取り付けオプションを重視しています。

仕様（Technical Specifications）

• ディスプレイ: 6.5 inches SVGA TFT LCD；解像度 640 x 480；輝度 700 nits；コントラスト比 600:1；視野角 80,80,70,70；有効エリア 132.48 x 99.36 mm；タッチ選択肢：抵抗膜式タッチ（オプション）またはタッチ非対応保護ガラス（オプション）。
• プロセッサ: Intel Processor N100 6M Cache 最大 3.40 GHz（標準）；Intel Processor N150 6M Cache 最大 3.60 GHz（オプション）。
• メモリ: 1 x SO‑DIMM DDR5‑4800；標準 4 GB；オプション 8 GB または 16 GB；最大 16 GB。
• ストレージ: 標準 128 GB SSD；オプション 256 GB、512 GB、1 TB、2 TB、4 TB；1 x SATA III（2.5インチ SSD/HDD 最大 2 TB、NVMe 未搭載時のみ）。
• イーサネット: 2 x Intel 2.5 Gigabit Ethernet コントローラ（2 x RJ45 2.5G）。
• セキュリティ: TPM 2.0。
• OS: Windows 11 IoT Enterprise 64-bit（オプション）；Windows 11 Pro 64-bit（オプション）；Linux Ubuntu 24.04（オプション、Wake on Touch 非対応）。
• 無線: WLAN オプション（M.2 2230 E‑Key スロット）；Bluetooth オプション。
• 機構: 寸法 190 x 142 x 50.6 mm；重量 1.1 kg；金属筐体；ファンレス設計。
• 取付: Open frame（標準）；パネルマウント（オプション）；VESA マウント（オプション）。
• 環境: 動作湿度 10%～90% RH（結露しないこと）；動作温度 0°C～50°C；保存温度 -10°C～60°C。
• 認証: CE、FCC。
• I/O ポート: USB：2 x USB 3.2 Gen1 Type‑A；1 x USB 3.2 Gen2 Type‑C（DP Alt mode 対応）；追加の USB 2.0 ポートあり；シリアル：1 x RS232/422/485（デフォルト RS232）＋1 x RS232；映像：1 x HDMI 2.0b（オプション）；オーディオ：2 x スピーカー；拡張：1 x M.2 2230 E‑Key（Wi‑Fi モジュール用）；表示：電源 LED、ストレージ LED；電源入力：1 x 12V DC、2.5φ DC ジャック。
• 制御: 1 x 電源ボタン；1 x リセットボタン。
• 付属品: 100~240V AC→DC アダプタ；電源コード；VESA ネジ。
• 電源: 定格 12V DC；アダプタ 12V 50W。
