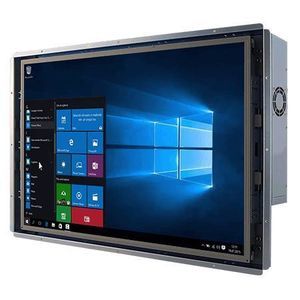

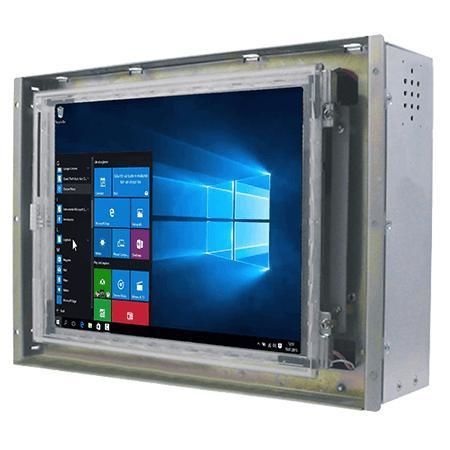

抵抗タッチスクリーンパネルPC R08IE3S-OFU1

TFT LCD8.4インチIntel® Celeron® N6211

概要

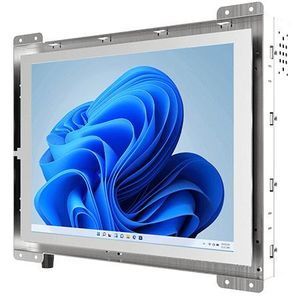

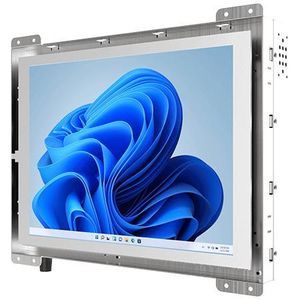

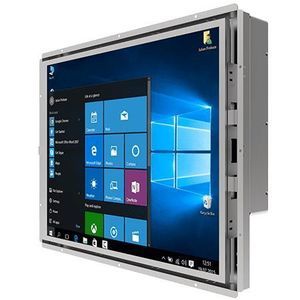

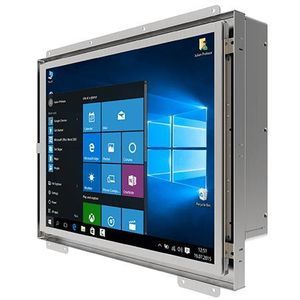

Winmate R08IE3S-OFU1は、Intel® Celeron® Elkhart Lake N6211を搭載した8.4インチのオープンフレーム産業用パネルPCです。機械制御、工場の自動化、オペレーター向けHMI用途を想定し、金属製ファンレス筐体、低消費電力、および複数の取り付けオプションを備えています。

主な特徴

• 8.4インチ TFT SVGA（800 x 600）、輝度600 nits
• Intel® Celeron® N6211 プロセッサ（最大 3.0 GHz）
• 1 x SO-DIMM DDR4、最大16GB（標準4GB）
• 2 x Intel® Ethernet コントローラ（2 x 2.5 Giga LAN RJ45）
• ストレージ：M.2 2242 B-key SSD（128GB 標準）、オプションで SATA III 2.5"
• 拡張：M.2 2230 E-key（Wi‑Fi用）、M.2 2242 B-key（SATA SSD用）
• 豊富なI/O：COMポート、USB 3.2 Gen2、USB 2.0、HDMI（オプション）

表示

• サイズ：8.4インチ
• タッチ/ガラス：抵抗膜タッチ（オプション）、非タッチ保護ガラス（オプション）
• 解像度：800 x 600（SVGA）
• 輝度：600 nits
• コントラスト比：600:1
• 視野角：75 / 75 / 60 / 70
• 有効表示領域：170.4 x 127.8 mm

システム仕様

• プロセッサー：Intel® Celeron® N6211（最大 3.0 GHz）
• メモリ：1 x SO-DIMM DDR4 3200 MHz — 標準4GB、オプション8GB/16GB、最大16GB
• ストレージ：1 x M.2 2242 B-key SSD 128GB（標準）；256GB/512GBオプション；1 x SATA III（2.5" SSD/HDD 最大1TB、オプション）
• イーサネット：2 x Intel® コントローラ（2 x 2.5 Giga LAN RJ45）
• セキュリティ：TPM 2.0
• 対応OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Windows 10 IoT Enterprise 64-bit、Linux Ubuntu 22.04
• 無線：WLAN、Bluetooth（オプション）

機構

• 寸法：251.2 x 174.8 x 55 mm
• 重量：約 1.6 kg
• 取り付け：Open Frame、Panel Mount、VESA Mount
• 筐体：金属ハウジング
• 冷却：ファンレス設計

環境

• 動作湿度：10%〜90% RH（結露なきこと）
• 動作温度：0°C〜50°C
• 保管温度：-10°C〜60°C

認証

• CE
• FCC

I/Oポートとインジケータ

• USB：2 x USB 3.2 Gen2x1（Type-A）および追加のUSB 2.0ポート
• シリアル：1 x RS232/422/485（デフォルト RS232）、1 x RS232
• LAN：2 x 2.5 Giga LAN RJ45
• 映像：1 x HDMI 2.0（オプション）
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2242 B-Key（SATA III SSD用）、1 x M.2 2230 E-Key（Wi‑Fi用）
• インジケータ：電源LED、ストレージLED；輝度調整ノブ
• 電源入力：1 x 12V DC（2.5φ DCジャック）

操作 / ボタン

• 1 x 電源ボタン
• 1 x リセットボタン

付属品（同梱 / オプション）

• 100–240V AC to 12V DC アダプタ（12V 50W）
• 電源コード
• VESA用ネジ

電源

• 定格電圧：12V DC
• アダプタ：12V 50W

技術仕様

• モデル：R08IE3S-OFU1
• ブランド：Winmate
• 表示：8.4" SVGA 800 x 600、600 nits
• CPU：Intel® Celeron® N6211（Elkhart Lake）
• メモリ：1 x SO-DIMM DDR4 最大16GB
• ストレージ：M.2 2242 B-key（標準128GB）、オプションでSATA III 2.5" 最大1TB
• LAN：2 x Intel® Ethernet（2.5 Giga）
• I/O：USB3.2 Gen2、USB2.0、COMポート、HDMIオプション
• 取り付け：Open Frame、Panel Mount、VESA
• 筐体：金属、ファンレス
• 動作温度：0°C〜50°C、保存温度：-10°C〜60°C
• 湿度：10%〜90% RH（結露なきこと）
• 認証：CE、FCC
