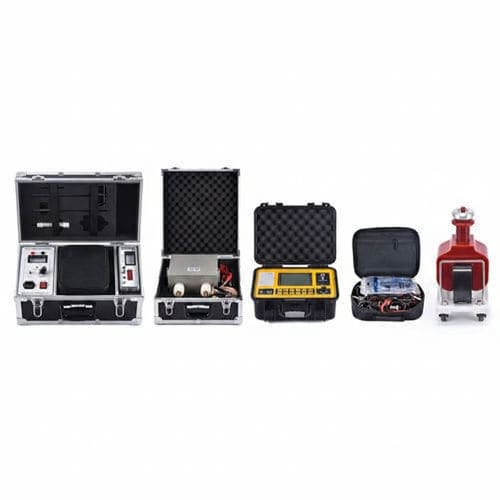

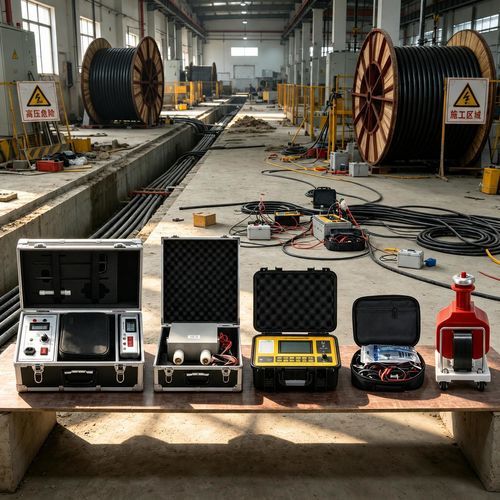

ケーブル用故障点標定装置 UHV-500送電線用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ケーブル用, 送電線用
詳細
概要
主な用途と利用例
Pathfinder（送信部）
故障ロケータ
パルスコンデンサ
乾式交流試験変圧器（GTB-3kVA/50kV）
機能・特長
技術仕様
- UHV-500 ケーブル故障検出器は、配電および通信ケーブルの故障位置特定と特性評価のための携帯型診断機器です。低抵抗・高抵抗故障、短絡・断線、漏洩・フラッシュオーバーなどを検出し、波形および距離を測定します。
主な用途と利用例
- 送配電ケーブル（1 kV〜35 kV）、電話線、FM 通信ケーブル、同軸ケーブル、金属架空線の故障試験と位置特定。ケーブル長や波形伝播速度の測定による保守・診断への活用。
Pathfinder（送信部）
- 動作モード：固定周波数の断続方形波出力
- 出力電力：Pomax ≧ 100 W
- 出力インピーダンス：1 Ω〜∞
- 出力信号周波数：16 kHz
- 出力信号振幅：15 V〜340 V
- 電源：AC 220 V ±10%
故障ロケータ
- 概測誤差：< 10%
- 固定点誤差：< ±10 cm
- 電磁チャネルゲイン：> 110 dB
- 電磁受信感度：< 5 μV
- 音声チャネルアンプゲイン：< 120 dB
- 50 Hz 除去性能：> 40 dB
- 受信機消費電流：< 120 mA（約0.7 W）
- 埋設検出深度：≤ 3 m
パルスコンデンサ
- 完全密封の金属ケース、コンパクトで軽量。突入電流発生器、レーザー装置、避雷器試験機などのラインに適合。
- 規格/パラメータ：GB/T4704-92；周囲温度 -40 °C〜55 °C；定格電圧 1 kV〜15 kV；公称静電容量 0.1 μF〜8 μF；許容差 ±5%/±10%；損失正接 ≤ 0.01；絶縁抵抗 ≥ 2000 Ω；耐電圧 1.1UR〜1.5UR。
乾式交流試験変圧器（GTB-3kVA/50kV）
- 小型・軽量、メンテナンス不要の設計で、絶縁信頼性が高く過電流保護を内蔵。
- 仕様例：容量 3 kVA；高電圧 50 kV；高電流 60 mA；低電圧入力 200 V；寸法 330 × 280 × 510 mm。
機能・特長
- 低電圧パルス方式と高電圧パルス・フラッシュオーバー方式を組み合わせ、ケーブルを焼損せずにフラッシュオーバー故障を検出できる場合がある。
- A/D サンプリング最大 100 MHz による高精度、読み取り分解能 1 m、検出死角 1 m。
- 大型 LCD に波形とデータを表示、二重トレース表示・波形比較が可能、伝送速度調整、データの不揮発性保存、現場対応の内蔵充電式バッテリを搭載。
技術仕様
- 最遠テスト距離：15 km（開放線で最大 100 km）
- 検知死角：1 m
- データ読み取り解像度：1 m
- 消費電力：5 VA
- 使用温度：0 °C〜40 °C（限界 -10 °C〜50 °C）
- 相対湿度：20%〜90% RH（40 °C時）
- 大気圧：86〜106 kPa
- 本体寸法（体積表示）：275 × 220 × 160 mm
- 本体質量：約 1.8 kg
