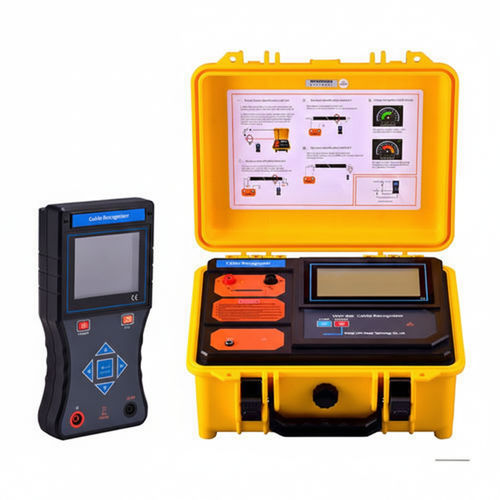

絶縁導体ケーブル識別 UHV-520

導体検出器

UHV-520 オフライン電源ケーブル識別テスターは、複数のケーブルの中から目的の電源ケーブルを特定し、通電ケーブルの誤切断による事故を防止するために設計された装置です。高エネルギーのバッテリ駆動送信器とカラーLCDを備えた受信器を組み合わせ、混雑したケーブル束でも複数基準による明確な識別を提供します。

主な機能

• 送信ホストは高エネルギーリチウム電池駆動：現場での220V不要、コンパクト、低消費電力、段階式バッテリ表示。
• 受信ホストはカラーLCDで方向・振幅・間隔を同期表示し、時間軸上に複数の信号を保持して識別精度を向上。
• フレキシブル測定コイルにより、固定式のクランプが使えない混雑・重なり環境でも識別可能。
• ランチ（クランプ）キャリパーを含み、クランプ結合による活線識別が可能で、オフラインと活線の両用途に対応。
• 耐久性の高いABS保護ケースにより機器保護と現場での輸送性を確保。

送信ホスト

• 充電電圧：DC 5V
• 消費電力：≤ 3W
• 稼働時間：≥ 12 時間
• 信号間隔：約 2 秒
• ランチキャリパー内径：≥ 125 mm
• 動作温度：-35℃ ～ +55℃
• 環境湿度：≤ 95% RH

受信ホスト

• 充電電圧：DC 5V
• 消費電力：≤ 1W
• 識別基準：方向、振幅、間隔（三重判定）
• 受信感度閾値：電源–接地回路抵抗 ≤ 500 Ω；活線–接地回路抵抗 ≤ 200 Ω
• 稼働時間：≥ 12 時間
• 動作温度：-35℃ ～ +55℃
• 環境湿度：≤ 95% RH

寸法

• ケースサイズ：520 mm × 350 mm × 170 mm

別名

• 電源ケーブル識別器
• オフラインケーブル識別器
• ケーブル識別
• ケーブル識別テスター

仕様 / 技術データ

• モデル：UHV-520
• 送信機・受信機充電電圧：DC 5V
• 送信機消費電力：≤ 3W
• 受信機消費電力：≤ 1W
• バッテリー持続時間：≥ 12 時間（送信機および受信機）
• 信号発信間隔：約 2 秒
• ランチキャリパー内径：≥ 125 mm
• 受信感度閾値：電源–接地 ≤ 500 Ω；活線–接地 ≤ 200 Ω
• 動作温度範囲：-35℃ ～ +55℃
• 最大環境湿度：≤ 95% RH
• 保護ケース：高強度ABS
• ケース寸法：520 × 350 × 170 mm
