デジタル位相コンパレータ TAG-8000

ワイヤレス

TAG-8000 は、系統やリングネットワークのコア相に接続された高電圧線の位相確認と相順判定を目的とした携帯型のワイヤレス位相テスターです。定性的（音・光）および定量的（位相角差のリアルタイム数値表示）の両方を提供し、現場での安全かつ使いやすい運用を想定しています。

主な特徴

• マルチモードのワイヤレス高電圧位相検出により現場での適用範囲が広い。
• 定性的・定量的表示：音声/光による判定とリアルタイムの数値表示。
• インタラクティブなユーザーインターフェース、バックライトおよび自動シャットダウンの設定が可能。
• FCC準拠のアンテナ設計と二重シールドにより信号強度と耐干渉性を向上（EMC準拠）。
• グラフ表示、数値表示、履歴参照により解析を容易にする。
• 現場での校正機能により位相角の精度を維持可能。

追加情報

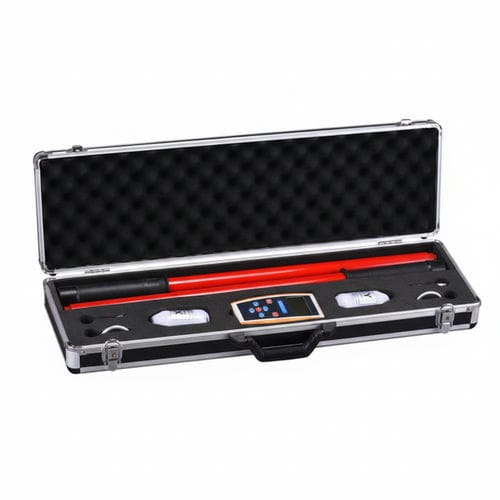

• 本体（ハンドセット）と2基の検出器（X、Y）で構成され、非接触検出と無線伝送に対応。
• 2本の高圧線が同相か不同相かを判定し、相順（正相／逆相）を確認する用途向け。
• 相順確認は時計回り120°／反時計回り240°で判定。

特性 / 技術仕様

• 測定電圧：10 V ～ 220 kV（カスタマイズ可）。
• 電源（ハンドセット）：2 × 単3形アルカリ電池（または表記に基づく AA 2 × 1.5 V）。
• X検出器 / Y検出器電源：各 3 × 単3形アルカリ電池（1.5 V）。
• 無線伝送距離：各検出器で ≤ 150 m。
• 同相判定：位相角シフト ≤ 20°（閾値 0–90°、デフォルト 20°、ユーザー設定可）。
• 不同相判定：位相角シフト > 20°（閾値 0–90°、ユーザー設定可）。
• 表示精度（定量測定）：≤ 5°。
• 位相角分解能：1°。
• 表示：LCD。
• サンプリング速度：10 回/秒。
• 現場校正機能：位相角精度を確保するために利用可能。
• バックライト時間設定：OFF または 0～999 秒。
• 自動シャットダウン：Never または 0～999 分（ユーザー設定）。
• 動作温度：-35 ℃ ～ +50 ℃。
• 保管温度：-40 ℃ ～ +55 ℃。
• 相対湿度：≤ 95 %RH。
• 重量：ハンドセット 約 0.31 kg、X 検出器 約 0.16 kg、Y 検出器 約 0.16 kg。
