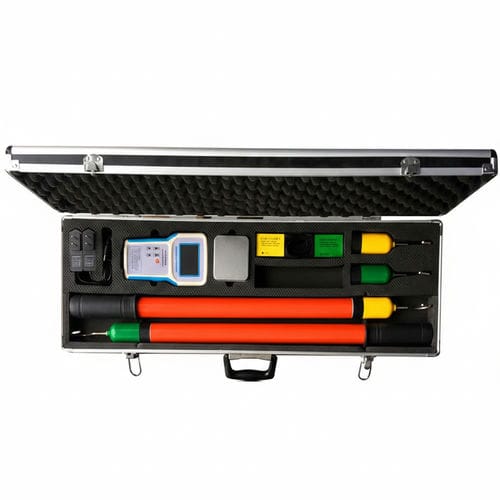

デジタル位相計 TAG-9000

多機能

TAG-9000は、遠隔での位相確認、位相順序の色表示の検査、および電線上での近接ネットワークやリングネットワークの位相検出を行うためのリモート無線高電圧（HV）位相テスターです。5 V～220 kVの交流送電線、二次側の位相表示検出および線路通電検知に対応しています。

製品の特長

• 無線伝送とGPS時刻同期の組合せにより、安全で信頼性の高い簡便な操作が可能です。
• 測定結果や操作手順を案内する実音声の音声ガイド機能。
• 3.2インチカラースクリーンが位相差、周波数、ベクトル図、2相の同相/異相判定、GPS衛星数、GPS時刻状態と時刻を同時表示します。
• 1時間操作がない場合は自動で電源をオフにして省電力にします。
• 送信機・受信機ともに充電式リチウム電池を採用、5V充電器が付属。ホスト電池：18650 2500 mAh、送信機電池：14430 450 mAh。
• リモート位相合わせをサポート（ユニット間距離0.3 km～800 km）；ローカルの送受信視距離は約100 m。

安全上の注意

• 現場での試験は、電力当局が定める高電圧試験の安全距離基準に従って実施してください。
• 標準構成は3 mの絶縁棒で、電圧≤220 kVに適合します。220 kVを超える場合は、より長い絶縁棒を使用してください。
• 絶縁棒を使用して操作する際は、絶縁棒のグリップ位置を超えて機器を持たないでください。

保守と保管

• 長期保管前に本体を完全に充電してください。
• 本製品を湿気の多い場所、高温場所、粉塵の多い場所に保管しないでください。
• 絶縁棒は初回使用前に耐電圧試験を実施し、その後は年1回の耐電圧試験を行ってください。

仕様 / 技術データ

• 位相差精度：誤差 ≤ 5°
• 周波数精度：±0.1 Hz
• 横電圧測定範囲：5 V ～ 220 kV
• 送受信機間の最大視距離：約100メートル
• リモート位相時のユニット間距離：0.3 km ～ 800 km
• 高電圧測定時の漏れ電流：< 10 μA
• 送信機動作時消費電力：< 0.1 W
• 受信機動作時消費電力：< 0.3 W
• 動作環境：-35 ℃ ～ +45 ℃；湿度 ≤ 95% RH
• 本体質量：約11 kg
• 梱包寸法（L × W × H）：71 cm × 26 cm × 11 cm
• ホスト電池：18650 リチウム電池 2500 mAh
• 送信機電池：14430 リチウム電池 450 mAh
• 表示：3.2インチカラースクリーン（位相差、周波数、ベクトル図、同相/異相判定、GPS情報表示）
