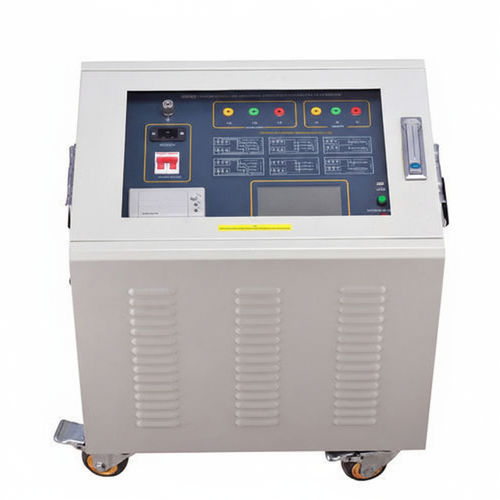

容量試験機 UHV-525高電圧用出力周波
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 高電圧用, 出力, 容量, 周波
- 試験済み製品
- ケーブル用, 電気装置, 電動エンジン
- 応用
- パワーシステム
- 設定
- 移動式
- その他の特徴
- デジタル, LCDパネル付, メモリ付
詳細
概要
主な特長
技術仕様
使用上の注意・納品情報
- UHV-525 伝送ケーブルパラメータテスタは、架空線、地中ケーブル、ハイブリッド線などの高電圧送電線の電力周波数パラメータ（容量、インピーダンス、インピーダンス角、抵抗）を現場で高精度に測定するためのフィールド機器です。停電時の発電機供給下での測定にも対応します。
主な特長
- 一体化されたコンパクト設計：従来複数機器で行っていた機能を一台に集約し、現場での運搬・設置を簡素化。
- 簡便な電源仕様：AC220Vで動作し、現場での380V接続を不要にします。
- 特許取得の抗誘導回路（特許番号：201020687669.X）により、最大10 kVの誘導電圧耐性と高い誘導電流耐性を実現。
- 周波数変換とデジタルフィルタによるノイズ対策：出力周波数45Hz／55Hzの選択が可能で、産業周波数干渉を低減。
- 高速デジタルプロセッサ：測定信号の迅速かつ正確な処理を実現。
- 外部配線の簡素化と操作の容易さ：正相／零相のインピーダンスや容量を最小限の配線で測定可能。
- 大容量メモリとデータ出力：カレンダースタンプ付きで最大200セットを保存、Uディスクによるエクスポートに対応。
- 安全機能：接地検出により接地不良時は操作をロックして安全を確保。
- 大型フルタッチLCD：メニュー誘導による直感的な操作。
技術仕様
- 使用条件：-20℃ ～ 50℃；相対湿度 < 80%。
- 干渉防止原理：周波数変換方式＋デジタルフィルタ。
- 電源：AC 220 V ± 10%；発電機使用時は発電機 ≧ 3 kW を推奨。
- 最大出力電圧：AC 250 V。
- 電圧精度：0.5%。
- 電流精度：0.5%。
- 最大出力電流：8 A。
- 出力周波数：45 Hz、55 Hz。
- 測定範囲：容量 0.01 ～ 30 μF；インピーダンス 0.01 ～ 400 Ω；インピーダンス角 -90° ～ +90°。
- 測定分解能：容量 0.0001 μF；インピーダンス 0.0001 Ω；インピーダンス角 0.0001°。
- 測定精度 — 容量：≥ 1 μF：±1% 読値 ±0.01 μF；< 1 μF：±2% 読値 ±0.01 μF。
- 測定精度 — 抵抗：≥ 1 Ω：±1% 読値 ±0.01 Ω；< 1 Ω：±2% 読値 ±0.01 Ω。
- インピーダンス角精度：±0.2°（電圧 > 1.0 V）；±0.3°（電圧 0.2 V ～ 1.0 V）。
- アンチジャミング電流：30 A。
- 誘導耐圧：10 kV。
- 設置寸法（L × W × H）：550 × 430 × 530 mm。
- メモリ：200セット保存、Uディスクによるデータエクスポート対応。
- 重量：約60 kg。
使用上の注意・納品情報
- Uディスク経由でのデータエクスポートによりPCでの解析・報告書作成が可能。製品ギャラリーに高解像度画像を掲載しています。
- 発電機使用時は ≧ 3 kW の発電機を推奨し、電源の安定性を確認してください。
- 作業前に必ず接地を確認してください。接地が不十分な場合、機器は動作をロックして安全を確保します。
