ダクトロケータ UHV-515

地中パイプ地下パイプライン用ガス管用

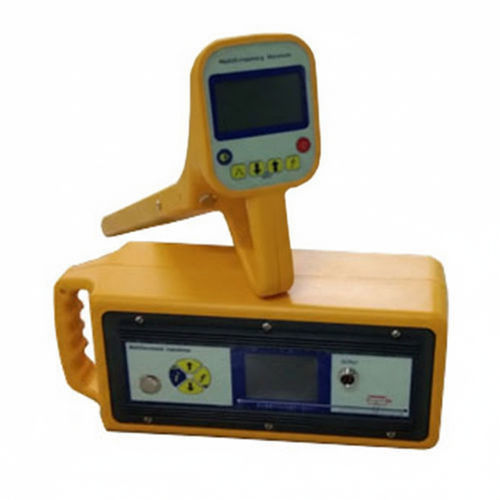

UHV-515 インテリジェントパイプライン検出器は、送電、通信、上下水道・ガス配管、地域暖房、石油化学設備などのインフラで地下ケーブル、光ファイバー、金属配管を検出するための高性能マルチ周波数システムです。

製品概要

• 高出力送信とインテリジェントな信号処理、並びに自動マルチ周波数解析を組み合わせ、正確な位置特定、深度測定および経路識別を提供します。工事、点検、保守に適合します。

表示と電源

• 3.6インチ 240×128 ドットマトリクスのモノクログラフィックLCD（バックライト制御可）による明瞭な表示。
• 受信部は最大12 W相当の特性をサポートし、送信機の出力は10 Wで検出深度を拡張します。
• リチウム充電池（受信機 >12 時間）運用；送信機はデュアル電源リチウムバッテリーパックで、連続稼働時間は 1 W で ≥12 h、5 W で ≥8 h、10 W で ≥5 h；携帯用に乾電池オプションあり。

検出技術

• 対応周波数：50 Hz、577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz。
• プロフェッショナルなナローバンドフィルタと自動インピーダンス整合により干渉を低減；マルチアンテナ方式で深度を直接表示します。

測定機能

• 直接読み取りの電流測定（000–999 mA）による対象識別および経路追跡、50 Hz 帯の通電ケーブルの検出に対応。
• ループ抵抗試験用の内蔵オームメーター、導通試験や絶縁試験などのマルチメータ機能を搭載。

運用上の利点

• フィールドでの長時間運用を可能にする最適化された電源管理と、長時間検出作業でのコスト効率。
• 深埋設および長距離の配管・ケーブル検出に特化した設計。

製品パラメータ / 技術仕様

• Receiver（受信機）：受信周波数 50 Hz、577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz；深度範囲 0–6 m；電流レンジ 000–999 mA（直読）；受信モード：wide peak、valley、external device；検出精度：0–3 m = ±5%／3–6 m = ±10%；信号強度はLCD表示と音声で案内；ゲイン自動/手動 0–100 dB；バッテリ：リチウム充電池 >12 時間；動作温度 -20°C～70°C；寸法（受信機）620 × 110 × 2300 mm；重量 1.6 kg。
• Launcher（送信機）：出力周波数 577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz；出力モード：誘導、直接接続、クランプ；出力 10 W；出力電圧 60 V；最大出力電流 1 A；電源 デュアルリチウムバッテリーパック；過熱/過電流保護；バッテリ状態を常時表示；環境温度 -20°C～50°C。
