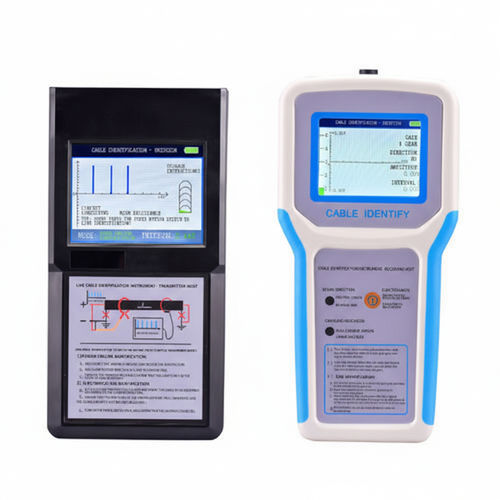

絶縁導体ケーブル識別 UHV-521導体検出器
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 導体検出器, 絶縁導体
詳細
製品概要
主な特徴
技術仕様
別名 / 代替名称
- UHV-521は、ケーブルの束から特定の導体を、停電時および活線時の両方で検出・識別する携帯型の識別システムです。電力工事現場やケーブルが密集した環境での使用を想定しています。
主な特徴
- 送信ホストは高エネルギーリチウム電池駆動：現場での220V電源を不要とする携帯運用、低消費電力および多段階のバッテリー表示。
- 受信ホストはカラーLCDを搭載し、方向・振幅・信号間隔を同時表示。複数信号を時間軸上に保持し、方向・振幅・間隔の三重判定で識別を支援。
- フレキシブル測定コイルにより、重なりや混雑したケーブル配置で従来のクランプが適用できない場合の識別が可能。
- ランチキャリパ（ピンチ式カップリング）により活線での識別が可能で、追加の識別方式を提供。
- 輸送・現場保護用のABS保護ケースが付属。
技術仕様
- 送信ホスト
- モデル: UHV-521
- 充電電圧: DC 5V
- 消費電力: ≤ 3W
- 稼働時間: ≥ 12 時間
- 信号間隔: 約 2 秒
- ランチキャリ内径: ≥ 125 mm
- 使用温度: -35℃ ～ +55℃
- 相対湿度: ≤ 95%RH
- 受信ホスト
- 充電電圧: DC 5V
- 消費電力: ≤ 1W
- 識別方法: 方向、振幅、間隔（三重判定基準）
- 受信感度: 電源-接地回路抵抗 ≤ 500Ω（電源時）；活線-接地回路抵抗 ≤ 200Ω（活線時）
- 稼働時間: ≥ 12 時間
- 使用温度: -35℃ ～ +55℃
- 相対湿度: ≤ 95%RH
- 寸法とケース
- ケース寸法: 520 mm × 350 mm × 170 mm
- 保護ケース: ABS
別名 / 代替名称
- On line Cable Identifier
- ケーブル識別器
- Live Cable Identifier
