エンジン用試験用ベンチ UHV-316

温度振動速度

製品概要:
UHV-316 モータ試験台は、GB/T755-2019 等の関連国家規格に準拠した、受注設計の非標準試験システムです。低・高圧の三相誘導（非同期）モータおよび直流モータの複雑な試験シーケンスを実行でき、顧客の技術要件やモータ種別に応じて構成できます。

主な特長:

• モジュール設計により、試験シーケンスの設定とモータクラスへのスケーラビリティを確保。
• 計測・制御は産業用コンピュータ、PLC制御、デジタル表示計器を採用。
• ベンチ本体、制御盤、筐体などの構成部品はスプレー塗装仕上げで、耐久性のある印刷表示を備える。
• 使用する機器および施工材料はすべて新品。図面・書類はSI単位で作成。

電源および構成:
電源電圧：460 V
周波数：60 Hz
相数：3 Phase
定格容量：≥ 500 KVA

試験可能範囲:
1) 低圧三相誘導モータ — 定格電圧：230 V–660 V — 試験周波数：正弦波 50 Hz / 60 Hz — 無負荷試験範囲：3 kW–1250 kW — 注：高出力モータは低圧で試験し、定格回転で運転することがある。
2) 高圧三相誘導モータ — 定格電圧：3 kV–13.2 kV — 試験周波数：正弦波 50 Hz / 60 Hz — 無負荷試験範囲：50 kW–8000 kW。
3) 直流モータ — 定格電圧：DC 800 V 以下 — 試験方式：DC — 無負荷試験範囲：100 kW–800 kW。

主要試験パラメータと精度:
交流電圧（低圧）：10–700 Vac — 精度：±0.2% FS
交流電流（低圧）：1–1200 A — 精度：±0.2% FS
交流電流（高圧）：1–500 A — 精度：±0.2% FS
直流電流：1–500 A — 精度：±0.2% FS
直流抵抗：0.005–2000 Ω — 精度：±0.2% FS
温度：-20–200 ℃ — 精度：±1 ℃
周波数：45–65 Hz — 精度：±0.1 Hz

図示 / 写真:

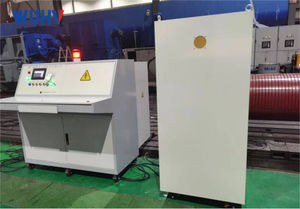

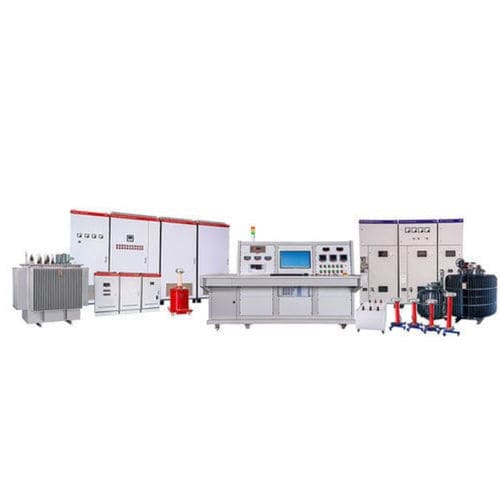

試験台、制御盤、設備配置を示す製品画像を用意しています。

技術仕様:

• 型式：UHV-316（モータ試験台）
• 電源電圧：460 V
• 周波数：60 Hz
• 相数：3 Phase
• 定格容量：≥ 500 KVA
• 低圧三相試験範囲：230 V–660 V、3 kW–1250 kW、50/60 Hz
• 高圧三相試験範囲：3 kV–13.2 kV、50 kW–8000 kW、50/60 Hz
• 直流モータ試験範囲：DC ≤ 800 V、100 kW–800 kW
• 交流電圧測定（低圧）：10–700 Vac、±0.2% FS
• 交流電流測定（低圧）：1–1200 A、±0.2% FS；（高圧）1–500 A、±0.2% FS
• 直流電流測定：1–500 A、±0.2% FS
• 直流抵抗：0.005–2000 Ω、±0.2% FS
• 温度範囲：-20–200 ℃、±1 ℃
• 周波数範囲：45–65 Hz、±0.1 Hz
• 制御・計測：産業用コンピュータ、PLC、デジタル表示計器
