トルク試験用ベンチ UHV-316L

温度漏れ抵抗性

製品紹介：

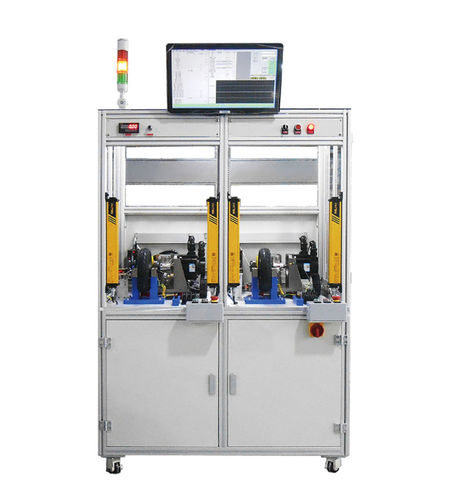

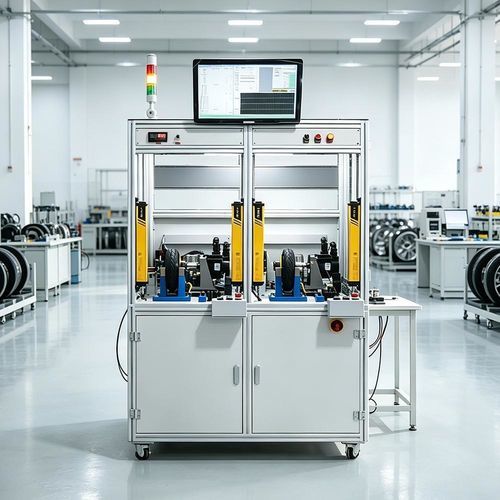

UHV-316L 自動ハブモーター試験台は、タイヤなしでバルブ穴を使用する永久磁石ハブモーターの最終電気試験向けに設計されています。各試験項目について事前設定された管理基準への適合性を自動で評価し、包括的な試験報告書を出力します。

製品の特徴：

• 直流抵抗、絶縁抵抗、無負荷試験、負荷試験などの主要な電気・性能パラメータを自動で順次試験。
• 設定された限界値に基づく自動判定機能。必要時は手動データ入力をサポート。
• 試験報告の自動生成、データ保存および検索機能を備え、トレーサビリティに対応。
• シングルステーション構成：1台ずつ試験。最大直流試験電流 ≤ 300 A。
• 安全機能：インターロック、音声/表示による警報、非常停止を装備。
• コードスキャン機能内蔵により製品パラメータを自動取得。MES連携対応のデータ出力/保存。
• 負荷装置に交流モーターを採用し、トルクを線形に調整可能。交換可能な取付ブラケットで幅広い機種に対応。
• バルブ穴でダイナモメータに接続するための着脱式モーント取付機構を採用。

試験項目：

• 外観検査：取り付け前の組立、汚れ、衝突やキズの有無を目視で確認。
• 無負荷試験：無負荷時の電圧、電流、回転数、回転方向、出力を測定。手動による騒音検査も可能。
• 負荷性能試験：トルク−回転数特性、出力−回転数特性、効率マップ、異なる duty の温度上昇試験、選択可能な過負荷試験など。
• ロックロータ試験（回転子固定試験）。
• 回生ブレーキ試験。
• 絶縁抵抗試験。
• 逆起電力（Back EMF）試験。
• 電力周波数耐圧試験。

製品パラメータ：
試験項目 | 測定範囲 | 精度 | 備考
直流抵抗 | 0.01~1000 Ω | Class 0.2 |
絶縁抵抗 | DC 500 V / 1~500 MΩ | Class 5.0 | 自動的に背景値を差し引き
電力周波数耐圧 | AC 400~2000 V | Class 2.0 | 試験時間 1~60 s 可変
漏れ電流 | 1~100 mA | | 背景差し引き・破壊保護
電気測定 - 電流 | DC 1 A~300 A | Class 0.5 | 最大直流試験電流 ≤ 300 A
電気測定 - 電圧 | DC 10~96 V | |
負荷試験 - 回転数 | 0~1000 rpm | Class 0.5 |
負荷試験 - トルク | 1~300 Nm | |

技術仕様：

• 型番：UHV-316L
• 用途：永久磁石ハブモーターの最終電気試験（タイヤなし、バルブ穴接続）
• 最大直流試験電流：≤ 300 A
• 直流抵抗測定範囲：0.01~1000 Ω（Class 0.2）
• 絶縁抵抗：DC 500 V、1~500 MΩ（Class 5.0）、背景差し引き機能付き
• 電力周波数耐圧：AC 400~2000 V（Class 2.0）、試験時間 1~60 s 可変
• 漏れ電流測定：1~100 mA、背景差し引きおよび破壊保護付き
• 電気測定範囲：電流 DC 1~300 A（Class 0.5）；電圧 DC 10~96 V
• 負荷試験範囲：回転数 0~1000 rpm（Class 0.5）；トルク 1~300 Nm
• シングルステーション設計、交流モーターを負荷装置として採用、トルク線形制御
• 安全装置：インターロック、音声/表示警報、非常停止
• データ機能：自動取得、ソフト判定、自動試験報告、データ保存・検索、MES対応
• 付加機能：コードスキャン内蔵、交換可能な取付ブラケットによる広い互換性
