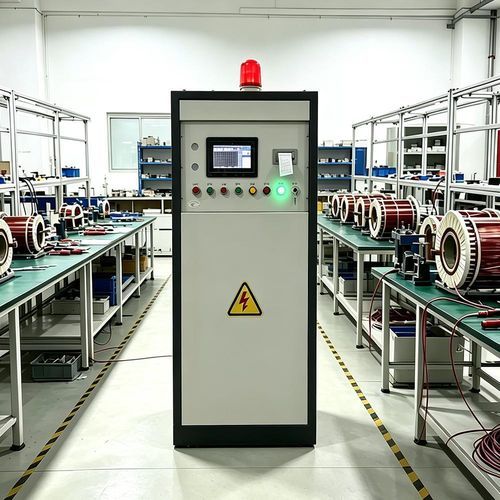

高電圧耐圧試験器 UHV-316Z

マルチポイント電気準拠

製品紹介
UHV‑316Z は、モータなどの巻線製品における層間・匝間の絶縁欠陥を検出するための巻線間インパルス耐電圧試験器です。サージ波形比較法を採用し、制御された高電圧サージパルスを印加して局所的な不一致波形を検出します。

製品の特徴

• 直感的な操作性：カラ―LCDタッチスクリーンを備え、ガイド表示と迅速なパラメータ入力が可能。
• 自己診断・ガイド動作：内部自己点検と手順ガイドにより設定ミスを低減。
• 豊富なパラメータ保存：最大72グループのパラメータ（標準波形の事前登録を含む）を保持。
• 自動定時測定：設定された間隔で自動実行し、試験電圧・試験時間をリアルタイム表示。
• リアルタイム多相波形表示：各相の波形を色分けして同時表示、比較が容易。
• 自動解析・保存：試験直後に波形解析を実行し、相間エラーと判定結果を表示、最大1000レコードを自動保存。
• 波形スケール調整：被試験物に応じて表示スケールを調整可能。
• 単回路対応（≥10 kV）：成形巻線の基準波形を事前登録し比較判定可能。
• 接地保護：接地状態を常時監視し、接地不良時は試験を禁止または中止。
• 現場向け設計：パネルプリンタと据置型キャビネットにより、PC不要で生産現場に導入可能。

製品パラメータ

• 試験電圧：連続可変 3.5–35 kV、デジタル表示、精度 ≤±5%
• サージ周波数：6.25 Hz
• サージ立ち上がり時間：0.1–0.5 μs
• エネルギ蓄積容量 / 最大出力エネルギー：0.047 μF / 28.8 J
• 相ごとの測定時間：0–99 s、連続可変、デジタル表示
• 測定モード：単回路、相ごとの定時試験
• 波形表示：カラ―LCDタッチスクリーン、同時多相表示
• 判定方式：差分面積、面積差、周波数差（組合せ）
• パラメータ設定数：72グループ
• 試験記録保存：1000グループ
• 印刷出力：パネル実装マイクロプリンタ
• 適用範囲：定格電圧 ≤10.5 kV の単相/三相モータ巻線
• 電源：220 V ±2%、50/60 Hz、≥4 kVA
• 構造：据置型キャビネット
• 動作周囲温度：5–35 °C
• 相対湿度：≤75%
• 安全性：電源入力端子〜筐体間の絶縁抵抗 ≥20 MΩ；1500 V/50 Hz、1分間の耐圧試験で放電・破壊なし

適用分野と安全性

• 製造ラインでの工程検査、品質管理、研究開発での巻線試験に最適です。
• バッチ試験やメーカー仕様の確認に適した再現性のある定量判定を提供します。
• 接地検出、耐電圧検査、筐体絶縁などの保護機能により高電圧試験時の作業者安全を確保します。
• 試験結果は記録・印刷可能で、トレーサビリティと品質文書化をサポートします。
