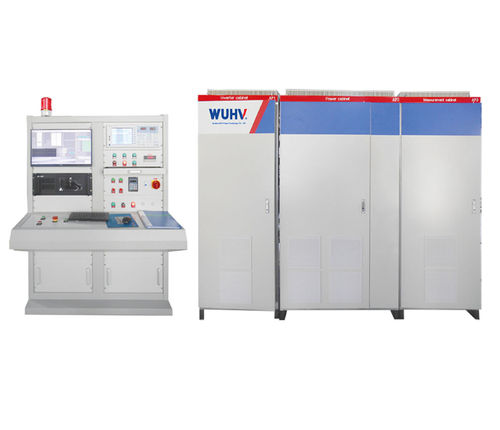

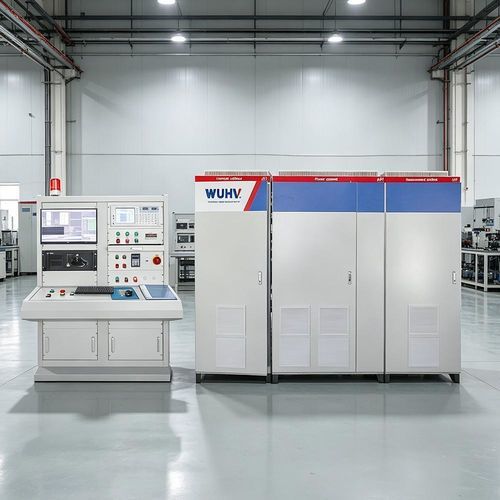

温度試験用ベンチ UHV-316C

抵抗性電源電流

製品概要：
UHV-316Cは、単相および三相の小〜中型非同期モータの工場検査向けに設計された総合試験台です。可変周波数の試験電源を内蔵し、登録された基準パラメータに基づく自動判定により、生産検査や受入検査の効率化を図ります。

機能：

• 直流抵抗（DC）試験
• 絶縁抵抗試験
• 巻間インパルス（サージ）試験（インターターン）
• 電気パラメータ測定（電流、電圧、周波数）
• 電源周波数耐圧試験
• 保存された基準に基づく自動合否判定

製品特長：

• 結果のリアルタイム表示、データ保存および印字機能を内蔵
• 標準パラメータのデータベースにより参照・比較が容易
• 複数モータの同時試験に対応し、処理能力を向上
• 高精度、短時間の試験、強い耐ノイズ性、操作性に優れる設計
• Windowsベースの自動判定とモジュール構成により、保守・校正が容易

製品仕様：

• 温度：-40〜150℃、精度 ±1℃、周囲温度測定
• 直流抵抗：0.01〜2000Ω、精度 クラス0.2、6レンジ、自動温度補償
• 絶縁抵抗：DC500V / 1〜500MΩ、精度 クラス5.0、オートバックグラウンド引き算
• インターターン（サージ）試験：400〜3000Vp、精度 クラス5.0、立ち上がり時間0.2μs、隣接巻線の欠陥を1/200ターンまで検出
• 電源周波数耐圧試験：AC400〜3000V、精度 クラス2.0、試験時間1〜60s設定可能
• 漏れ電流：1〜100mA、オートバックグラウンド引き算および耐破壊保護
• 電気パラメータ測定 - 電流：0.1〜100A、100〜400A、精度 クラス0.5
• 電気パラメータ測定 - 電圧：30〜750V、精度 クラス0.5
• 周波数：50/60Hz（非同期）

技術仕様：

• 型番：UHV-316C
• 適用モータ出力範囲：0.12kW〜160kW
• 可変周波数試験電源内蔵
• Windowsベースの自動合否判定、データ保存・印字
• モジュール設計により保守・校正が容易
