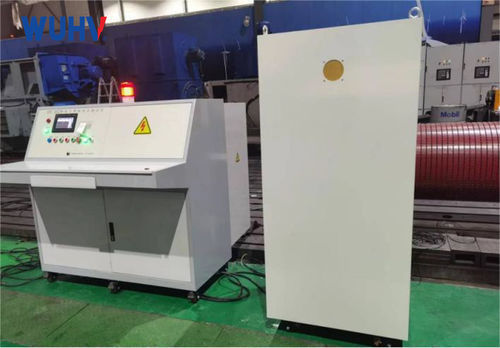

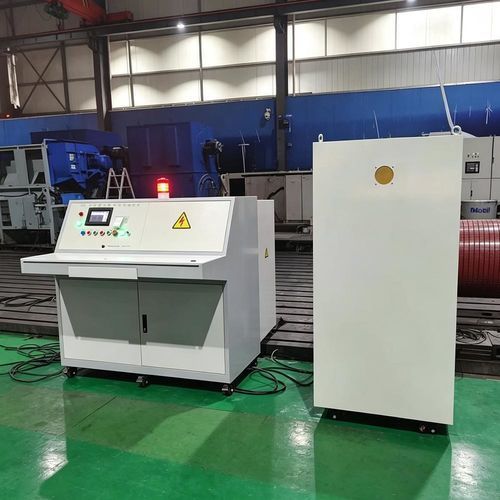

高電圧耐電圧試験機 UHV-316N

DCAC電気準拠

製品の導入
UHV-316Nは、単相および三相のAC/DCモーター、トランス、電気コイルの工周波耐電圧試験に対応するインテリジェント耐圧試験器です。国内および業界の規格に定められた技術要件に準拠しています。機能が充実しており、操作は簡便で安全保護機能を備えています。特殊仕様では出力電圧や容量のカスタマイズが可能です。

製品の特徴

• ユーザーインターフェース：カラ―LCDタッチスクリーンを搭載し、ガイド表示とセルフ診断で直感的な操作が可能です。
• パラメータ保存：複数の保存グループをサポートし、試験パラメータや結果を個別に保存できます。
• リアルタイム表示：電圧および漏れ電流の実測値とリアルタイム波形を表示します。
• 電圧制御と過電圧保護：電子式電圧制御を採用し、過電圧に対する保護を備えています。
• プリセット出力と安定制御：出力電圧はプリセット可能で、目標に近づける制御アルゴリズムによりタイミング中に安定した出力を維持します。
• 自動過電流保護：警報（音声/表示）、高電圧遮断および電圧調整器のゼロリセットを行い、漏れ電流が設定値を超えると保護します。
• 接地保護検出：接地が不良な場合は試験を禁止または終了し、安全を確保します。
• 内蔵プリンター：保存された試験データや結果を印字できる内蔵マイクロプリンターを搭載しています。

製品パラメータ
型式：UHV-316N
最大出力電圧：30kV
電圧出力範囲：0.01–30kV、連続可変
電圧測定範囲：30kVの(5–100)%
電圧測定精度：(測定値の5% + 1digit)；分解能：0.01kV
最大出力電流：1000mA
電流出力範囲：0.01–1000mA、連続可変
漏れ電流測定範囲：100の(5–100)%（自動レンジ切替）
漏れ電流精度：(測定値の5% + 1digit)；分解能：0.01mA
出力容量：30kVA
出力回路：単回路（1組の出力端子）
電源：220V（3相）±5%、50Hz±5%
パラメータ保存グループ：36グループ
記録保存開始点：1–240グループ（0に設定すると保存無効）
電気安全：電源入力端子と非通電金属筐体間の絶縁抵抗≥20MΩ；耐電圧：電源入力端子と非通電金属筐体間で1.5kV/50Hz、1分間で絶縁破壊や放電なし
動作環境：0~40°C；相対湿度 ≤80%
構造：結合型キャビネット

特徴 / 技術仕様

• 型式：UHV-316N
• 最大出力電圧：30kV
• 最大出力電流：1000mA
• 出力容量：30kVA
• 電圧範囲：0.01–30kV（連続）
• 電流範囲：0.01–1000mA（連続）
• 保存：36のパラメータグループ；記録保存 1–240グループ
• 電源要件：220V（3相）±5%、50Hz±5%
• 動作条件：0~40°C、相対湿度 ≤80%
