電動式試験用ベンチ UHV-316C

自動エンジン用AC 三相ネットワーク

製品概要：

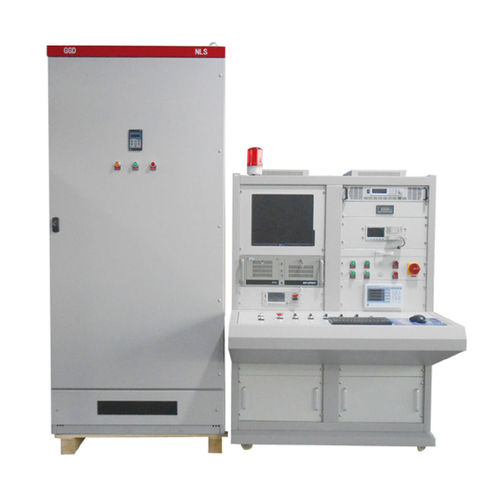

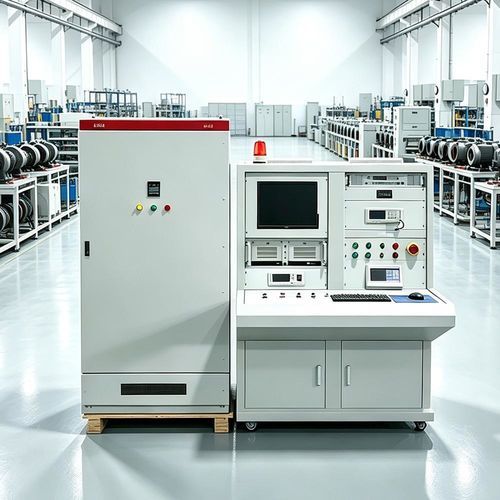

UHV-316C 総合モータ試験台は、単相および三相の小型・中型の非同期モータの工場検査向けに設計されています。試験台は可変周波数の試験電源を内蔵し、標準パラメータに基づく受入判定を自動化します。

製品の特長：

• リアルタイム結果表示、内蔵データ保存および印字機能により追跡可能な試験レポートを作成可能です。
• 標準パラメータの保存により迅速な比較と自動合否判定が可能です。
• 複数モータの同時試験をサポートし、生産検査時のスループットを向上します。
• 高精度測定、短い試験サイクル、高い耐干渉性により現場での信頼性の高い試験が行えます。
• Windowsベースのソフトウェアとモジュラー設計により、構成、保守、校正が容易です。

製品パラメータ：
検査項目 | 測定範囲 | 精度 | 説明
温度 | -40–150℃ | ±1℃ | 周囲温度測定
直流抵抗 | 0.01–2000 Ω | クラス0.2 | 6測定レンジ、自動温度補償
絶縁抵抗 | DC 500 V / 1–500 MΩ | クラス5.0 | 自動バックグラウンド減算
巻線間（サージ）試験 | 400–3000 Vp | クラス5.0 | 立ち上がり時間0.2 μs、1/200回転で隣接巻線を自動判定
商用周波耐電圧（電圧） | AC 400–3000 V | クラス2.0 | 1–60秒の可変設定
商用周波耐電圧（漏れ電流） | 1–50 mA | — | 自動バックグラウンド減算、絶縁破壊保護
電気パラメータ試験（電流） | 0.1–100 A | クラス0.5 | —
電気パラメータ試験（電圧） | 30–750 V | クラス0.5 | —
電気パラメータ試験（周波数） | 50/60 Hz（非同期） | — | —

仕様 / 技術仕様：

• 型番：UHV-316C
• 定格出力範囲：0.12 kW–37 kW（単相・三相対応）
• 小型・中型の非同期モータの工場検査に適用
• 可変周波数試験電源内蔵
• 測定項目：直流抵抗、絶縁抵抗、巻線間（サージ）試験、電気パラメータ、商用周波耐電圧
• 温度測定範囲：-40～150℃（±1℃）
• 直流抵抗範囲：0.01–2000 Ω（クラス0.2）、6レンジ、自動温度補償
• 絶縁抵抗：DC 500 V、1–500 MΩ（クラス5.0）、自動バックグラウンド減算
• 巻線間試験電圧：400–3000 Vp（クラス5.0）、立ち上がり0.2 μs、1/200回転で隣接巻線判定
• 商用周波耐電圧：AC 400–3000 V（クラス2.0）、1–60 s 設定可能；漏れ電流1–50 mA、保護機能付き
• 電気パラメータ：電流0.1–100 A（クラス0.5）；電圧30–750 V（クラス0.5）；周波数50/60 Hz
• 機能：リアルタイム表示、データ保存・印字、標準パラメータ保存、複数モータ試験、Windowsベースの自動判定、モジュラー設計
