Overview

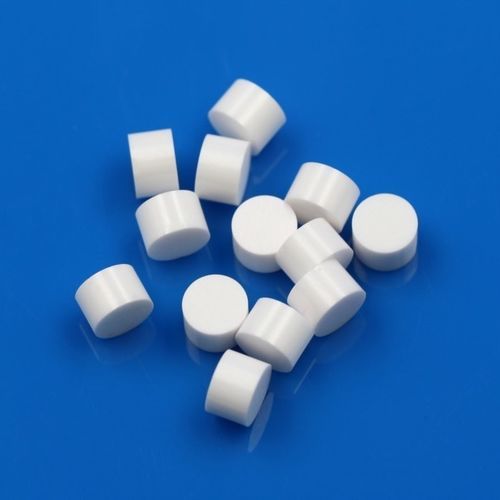

Innovaceraの技術用セラミックインサートは、井下のブリッジプラグおよびフラッグプラグの slips システム向けに設計されています。主要寸法はOD 9 mm × 6 mm。使用条件に応じて、ジルコニア（ZrO2）または窒化ケイ素製で供給されます。これらのインサートは、掘削可能なブリッジプラグや段階的な圧裂用ブリッジプラグの主要な噛み合い要素であり、地下での隔離作業の安全性と効率性に寄与します。

Properties

• セット時にケーシング壁へかみ込む
• 作業中の井筒圧力を維持する
• 圧裂後のフラッシュミル（ミルアウト）が迅速かつ清潔に行える
• 高温・高圧、酸性、高塩分環境に耐性がある
• セット力はマンドレルを介して伝達される
• インサートが拡張してケーシングに係合し機械的な保持を形成する
• シール要素が作動して圧力ゾーンを隔離する
• セット後に安全な井下バリアが確立される

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• 総運用コストおよび非生産時間（NPT）を低減する
• 従来のカーバイドソリューションの代替となる
• 過酷な環境下でのダウンホールツールの信頼性を向上させる
• 複雑な非在来型の石油・ガス作業向けに設計されている

Applications

• シェールガスおよびタイトオイルのマルチステージ圧裂
• HTHP井（高温・高圧）
• サワー井および高塩分井
• 井戸介入およびリコンプリーション
• 地熱井
• パイプライン検査用部品およびポンプ用摩耗パッド

Specifications

• 主要寸法：OD 9 mm × 6 mm
• 代表的材料：ジルコニア（Y2O3で安定化したZrO2）または窒化ケイ素
• 主要成分（ジルコニア例）：ZrO2: 94.65%, Y2O3: 5.35%
• 密度：≥6.0 g/cm3
• 吸水率：0.00%
• 硬度：約1,400 HV
• 曲げ強さ：11.00 Kgf/mm2
• 圧縮強さ：25.00 Kgf/mm2
• 熱膨張係数（0–1000℃）：9.5×10-6 /K
• 耐熱衝撃性：360 ℃
• 熱伝導率：3.00 W/m·K
• 体積抵抗率（20℃）：>10^12 Ω·cm
• ケーシングに係合して圧力ゾーンを隔離し、迅速かつ清潔なミルアウトを可能にする設計
