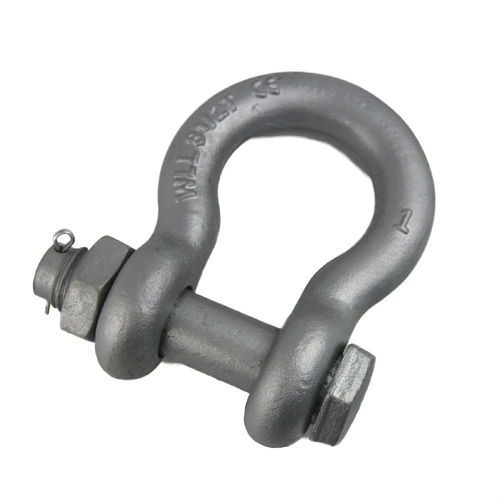

ムービングヘッドリフトつなぎ輪 G2130セキュリティ ロックおよびナット付海洋用途
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- セキュリティ ロックおよびナット付, 海洋用途
- 破断荷重
最少: 0 t
(0 us ton)最大: 150 t
(165 us ton)
詳細
概要
G2130 3/8" ボルト式アンカーシャックルは、米国規格のボウ型シャックルで、ドローフォージド（鍛造）高強度炭素鋼製ボディと合金鋼製のボルト、六角ナット、コッターピンで構成されます。ボルト式は恒久的で振動に強い接続を提供し、リフティング、レッキング、海洋、建設、産業用途に適します。設計係数は4:1または6:1で、6:1は熱処理済みです。標準仕上げは溶融亜鉛めっき、粉体塗装、電泳黒、素地。各シャックルは個別に荷重試験、検査、永久マーキングが行われ、トレーサビリティが確保されます。
導入
G2130 3/8" ボルト式アンカーシャックルは、ボウボディとボルト＋六角ナット＋コッターピンの固定方式を採用した米国タイプです。ねじ込式ピンと比べ、ボルト式は振動や繰り返し荷重による緩みが少なく、恒久的または長期の吊り・アンカー接続に適しています。ボディは炭素鋼の鍛造、ピン/ボルトは合金鋼製です。熱処理（6:1）仕様はより高い最小破断荷重を実現します。
製品特徴
パラメータ
破断荷重：W.L.L. の 4倍 / 6倍
表面：溶融亜鉛めっき、粉体塗装、電泳黒、素地
材質：ボディ＝炭素鋼；ピン＝合金鋼
熱処理：有（6:1） / 無（4:1）
寸法・容量表
品番 | サイズ (in.) | Working Load Limit (t) | 重量 (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00
基準と品質
最小発注数：100個。梱包：カートン＋スチールパレット。製造基準：ASME B30.26、Federal RR-C-271、ASTM A952（該当時）、EN 13889、ISO 2415、OSHA 1910.184 に準拠。仕様に応じて4:1または6:1で供給。各シャックルは荷重試験、寸法検査、外観検査、機械的性質の確認、硬さ・熱処理確認、ねじ検査、永久識別マーキングを受け、バッチに検査記録と材料証明書を添付。用途：天井吊り、クレーン揚重、チェーン・ワイヤロープスリング、合成スリング、海洋・オフショア揚重、建設、鉱業、一般的な資材取扱い。保守：変形、ピン摩耗、ねじ損傷、腐食、亀裂、コッターピン状態、マーキングを点検し、許容限度を超える場合は使用中止。
G2130 3/8" ボルト式アンカーシャックルは、米国規格のボウ型シャックルで、ドローフォージド（鍛造）高強度炭素鋼製ボディと合金鋼製のボルト、六角ナット、コッターピンで構成されます。ボルト式は恒久的で振動に強い接続を提供し、リフティング、レッキング、海洋、建設、産業用途に適します。設計係数は4:1または6:1で、6:1は熱処理済みです。標準仕上げは溶融亜鉛めっき、粉体塗装、電泳黒、素地。各シャックルは個別に荷重試験、検査、永久マーキングが行われ、トレーサビリティが確保されます。
導入
G2130 3/8" ボルト式アンカーシャックルは、ボウボディとボルト＋六角ナット＋コッターピンの固定方式を採用した米国タイプです。ねじ込式ピンと比べ、ボルト式は振動や繰り返し荷重による緩みが少なく、恒久的または長期の吊り・アンカー接続に適しています。ボディは炭素鋼の鍛造、ピン/ボルトは合金鋼製です。熱処理（6:1）仕様はより高い最小破断荷重を実現します。
製品特徴
- 米国型 G2130 ボルト式アンカーシャックル
- 炭素鋼鍛造ボウボディ
- 合金鋼製ボルト、ナット、コッターピン
- 設計係数 4:1 または 6:1（6:1 は熱処理）
- 表面仕上げ：溶融亜鉛めっき、粉体塗装、電泳黒、素地
- 個別の荷重試験および永久識別マーキング
- リフティング、レッキング、海洋・産業用途に適合
パラメータ
破断荷重：W.L.L. の 4倍 / 6倍
表面：溶融亜鉛めっき、粉体塗装、電泳黒、素地
材質：ボディ＝炭素鋼；ピン＝合金鋼
熱処理：有（6:1） / 無（4:1）
寸法・容量表
品番 | サイズ (in.) | Working Load Limit (t) | 重量 (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00
基準と品質
最小発注数：100個。梱包：カートン＋スチールパレット。製造基準：ASME B30.26、Federal RR-C-271、ASTM A952（該当時）、EN 13889、ISO 2415、OSHA 1910.184 に準拠。仕様に応じて4:1または6:1で供給。各シャックルは荷重試験、寸法検査、外観検査、機械的性質の確認、硬さ・熱処理確認、ねじ検査、永久識別マーキングを受け、バッチに検査記録と材料証明書を添付。用途：天井吊り、クレーン揚重、チェーン・ワイヤロープスリング、合成スリング、海洋・オフショア揚重、建設、鉱業、一般的な資材取扱い。保守：変形、ピン摩耗、ねじ損傷、腐食、亀裂、コッターピン状態、マーキングを点検し、許容限度を超える場合は使用中止。
