アンカー用チェーン G43

炭素鋼製溶融亜鉛メッキ鋼製亜鉛めっき

導入

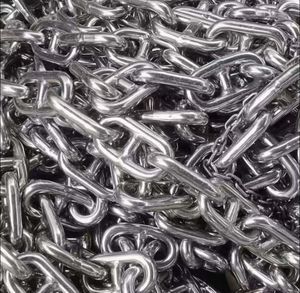

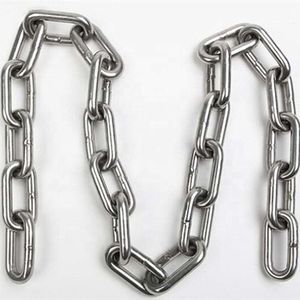

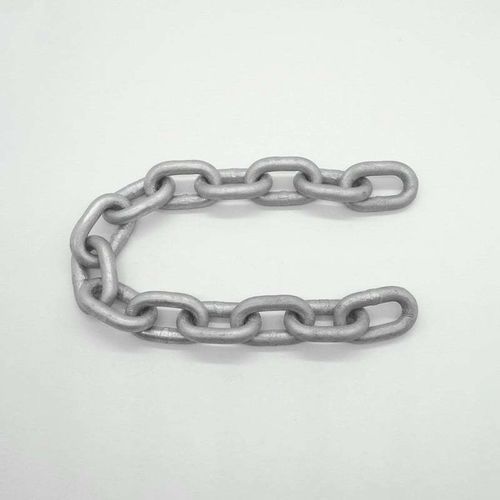

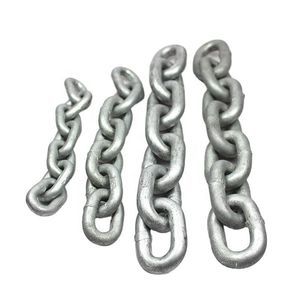

G43 短リンク アンカーチェーン（熱間亜鉛めっき）は、アンカーウィンドラスシステム、係留および関連する海事用途向けに製造された、溶接された高張力炭素鋼の短リンクチェーンです。短リンクの校正構造により、適合するウィンドラスのギプシーへの確実なかみ合わせが得られ、ねじれを低減し、投錨時および揚錨時のチェーンの柔軟性を向上させます。グレード43は同径のグレード30よりも高い使用荷重限度を提供します。チェーンは淡水および海水環境での腐食保護のために熱間亜鉛めっきが施されています。本製品は係留・アンカー用途専用であり、上方吊り上げ（オーバーヘッドリフティング）には使用できません。

主な特長

• グレード43（High Test）：グレード30より優れた強度対重量比。
• 短リンク（ショートピッチ）校正構造：ウィンドラスのギプシーとの確実なかみ合わせ。
• 熱間亜鉛めっき仕上げ：海事環境での耐食性を確保。
• 高張力炭素鋼製、電気溶接されたリンク構造。
• 上方吊り上げおよび荷重の懸垂取り扱いには不適 — アンカー・係留用途のみ。
• 各生産ロットは溶接検査、寸法校正、負荷試験（プルーフテスト）、機械的性質の検証および外観検査を受けます。

規格と品質

• グレード：グレード43（High Test）、標準的なグレード30より高い強度。
• 製造基準：校正された短リンクチェーンに関するNACMおよびISO仕様に適合。
• 材料：強度と耐久性を考慮して選定された高張力炭素鋼。
• 仕上げ：熱間亜鉛めっきにより海洋環境での優れた耐食性を実現。
• 校正と試験：各リンクはプルーフテストおよび校正を受け、ウィンドラスとの確実な作動を保証。
• 用途警告：係留およびアンカー用途専用に設計されており、上方吊り上げには使用しないでください。

技術仕様表（製品表から抽出した行；値はページに表示されている表の列に対応します）
ヘッダー順（元の表と同じ）：直径, (公差), 内部長さ, (公差 +), (公差 -), 内部幅, 外部幅, 11リンク当たりの長さ, 重量 (kg/m), プルーフロード (kN), 破断荷重 (kN).
行（各行は表と同じ順序でセルの値を列挙します）：
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

特性 / 技術仕様

• 製品：G43 短リンク アンカーチェーン（熱間亜鉛めっき）。
• グレード：43（High Test）。
• 材料：高張力炭素鋼、短リンク電気溶接構造。
• 表面処理：熱間亜鉛めっきにより長期の耐食性を確保（淡水・海水いずれも適合）。
• 製造・試験：溶接検査、寸法校正、負荷試験、機械的性質の検証、外観検査。
• 用途：アンカーウィンドラス、係船索、係留、汎用マリンチェーン — 上方吊り上げには不適。
• 利用可能な直径：2 mm から 32 mm までの複数サイズ（上記表が完全なサイズ範囲と対応する荷重/重量データを示します）。
