製品概要

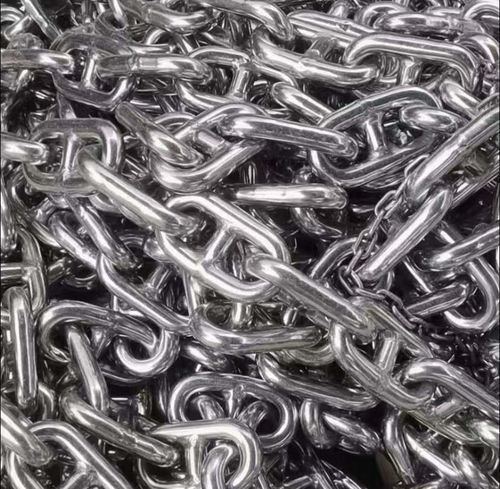

ステンレス製アンカーチェーンは、錨と船体を結ぶチェーンであり、錨泊力を伝達し、船体に作用する外力を緩和するために使用されます。1本のアンカーチェーンは、連結リンクまたは連結シャックルによって接続された複数のセクションで構成されており、各セクションは多数のリンクから成り立っています。
概要
- 材質の選定：AISI規格に準拠したステンレス鋼。適度な軟度が求められる。
- チェーンの開口部：小型のアンカーチェーンの開口部は溶接処理を施すこと。大型のアンカーチェーンの開口部は、ずれなく合わせること。各小型チェーン本体は対称であり、間隔が規格通りであること。
- 表面仕上げ：電解処理後の表面は白く、清潔で光沢があること。
- 主な用途：ヨット、ボートなど
- 利用可能な材質：316、304、201およびその他のステンレス鋼グレードを提供可能です
- 耐食性：通常のアンカーチェーンの数倍です
検査上の注意事項
ステンレス製アンカーチェーンに磁性が全くない場合は、オーステナイト組織（300系）であることを示します。400系の材料は磁性を帯びます（フェライト系）。 ただし、非磁性であるからといって必ずしもグレード304であるとは限りません。201や202の材質も存在するためです。各グレードによって典型的なニッケル含有量は異なります（例：304は約8％ Ni）。正確なグレードを特定するには、分光分析による試験または化学組成の検証が行われます。
パラメータ
チェーン直径（mm） | 耐荷重（kN） グレード1 / グレード2 / グレード3 | 破断荷重（kN） グレード1 / グレード2 / グレード3 | おおよその質量（127.5m） kg
6 mm | 耐力 (kN): 6.62 / 9.3 / - | 破断荷重 (kN): 13.32 / 18.6 / - | 質量: 21.45
7 mm | 耐力 (kN): 9.02 / 12.6 / - | 破断荷重 (kN): 18.13 / 25.2 / - | 質量: 29.15
8 mm | 耐圧試験（kN）：11.78 / 18.5 / - | 破断強度（kN）：23.68 / 33 / - | 質量：38.23
9 mm | 耐圧試験値 (KN): 14.9 / 20.9 / - | 破断強度 (KN): 29.97 / 41.8 / - | 質量: 48.4
10 mm | 耐圧試験値 (KN): 18.4 / 25.8 / - | 破断強度 (KN): 37 / 51.6 / - | 質量: 59.68
11 mm | 耐力 (KN): 22.6 / 31.2 / - | 破断強度 (KN): 44.7 / 62.4 / - | 質量: 72.33
12.5 mm | 耐圧試験 (KN): 28.75 / 41.2 / - | 破断強度 (KN): 57.81 / 82.6 / - | 質量: 93.23
13 mm | 耐圧試験値 (KN): 31.1 / 44.1 / - | 破断強度 (KN): 62.53 / 88.2 / - | 質量: 100.93
14 mm | プルーフ (KN): 34.78 / 51 / - | 破断強度 (KN): 69.93 / 101.9 / - | 質量: 116.88
15 mm | 耐圧試験値（KN）：41.4 / 58.3 / - | 破断強度（KN）：83.25 / 116.6 / - | 質量：134.2
16 mm | プルーフ (KN): 47.1 / 66.2 / 92.42 | 破断 (KN): 94.72 / 132.3 / 184.87 | 質量: 152.9
17.5 mm | プルーフ (KN): 56.35 / 78.89 / 110.55 | 破断 (KN): 113.31 / 157.78 / 221.1 | 質量: 182.88
19 mm | プルーフ (KN): 68.42 / 93.6 / 130.32 | 破断 (KN): 133.57 / 187.2 / 260.64 | 質量: 215.33
20.5 mm | プルーフ (KN): 77.33 / 108.64 / 151.7 | 破断 (KN): 155.49 / 217.27 / 303.42 | 質量: 250.8
22 mm | 耐力（kN）：89.06 / 125.4 / 174.7 | 破断強度（kN）：179.08 / 250.9 / 349.4 | 質量：288.75
24 mm | プルーフ (KN): 105.98 / 149.9 / 207.9 | 破断強度 (KN): 213.25 / 298.9 / 415.8 | 質量: 343.75
26 mm | プルーフ（KN）：124.38 / 175.4 / 244 | 破断強度（KN）：250.12 / 350.8 / 488 | 質量：403.43
28 mm | プルーフ (KN): 144.26 / 203.8 / 283 | 破断強度 (KN): 290.08 / 406.7 / 566 | 質量: 467.5
30 mm | プルーフ（KN）：165.6 / 234.2 / 324.9 | 破断（KN）：333 / 467.5 / 649.8 | 質量：536.25
32 mm | プルーフ (KN): 188.42 / 265.6 / 369.6 | 破断強度 (KN): 378.88 / 531.2 / 739.3 | 質量: 611.05
34 mm | プルーフ (KN): 212.7 / 299.9 / 417.3 | 破断強度 (KN): 427.72 / 599.8 / 834.6 | 質量: 689.7
36 mm | プルーフ (KN): 238.46 / 336.1 / 467.8 | 破断強度 (KN): 479.52 / 672.3 / 935.7 | 質量: 733.3
38 mm | プルーフ (KN): 265.7 / 374.4 / 521.3 | 破断強度 (KN): 534.28 / 748.7 / 1012.5 | 質量: 861.58
40 mm | プルーフ (KN): 294.4 / 414.5 / 577.6 | 破断強度 (KN): 592 / 829.1 / 1155.2 | 質量: 954.8
42 mm | プルーフ (KN): 324.58 / 457.7 / 636.8 | 破断強度 (KN): 652.68 / 915.3 / 1272.6 | 質量: 1052.7
44 mm | プルーフ (KN): 356.22 / 502.7 / 698.9 | 破断 (KN): 716.32 / 999.6 / 1397.8 | 質量: 1155.28
46 mm | 耐力（KN）：389.34 / 548.8 / 763.9 | 破断強度（KN）：782.92 / 1097.6 / 1527.8 | 質量：1262.8
48 mm | 耐力 (KN): 423.94 / 597.8 / 831.7 | 破断強度 (KN): 852.48 / 1195.6 / 1663.5 | 質量: 1375
50 mm | 耐荷重試験 (KN): 460 / 648.8 / 902.5 | 破断強度 (KN): 926.09 / 1293.6 / 1805 | 質量: 1479.88
規格および付属品
- 名称（付属品の例）：ケンター・シャックル.
- 最小注文数量（MOQ）（付属品の例）：100個.
- 梱包オプション：スチールパレット／木製クレート／バルク梱包。
- 製造規格：IACS統一要件W18、IACS統一要件A1、ISO 1704、およびABS、BV、CCS、DNV、LR、NK、KR、RINA、RSの適用要件に準拠した鍛造合金鋼から製造されています。 すべての荷重を支える部品は、閉型鍛造、熱処理、精密機械加工が施され、対応するアンカーチェーンのグレードに合わせて寸法が調整されています。
- 試験基準：化学成分の検証、鍛造検査、熱処理の検証、寸法検査、耐荷重試験、引張特性の検証、硬度試験、磁粉探傷検査（MPI）、目視検査、組立検証、および恒久的な識別マーキング。
- 適用基準：スタッドリンクおよびスタッドレスアンカーチェーン、オフショア係留チェーン、商船用アンカーケーブル、コンテナ船、ばら積み貨物船、石油タンカー、LNG運搬船、オフショアプラットフォーム、FPSO、浮体式生産設備、海軍艦艇、および恒久係留設備の接続に適しています。
- 保守：本体の摩耗、変形、センターブロックの摩耗、テーパーピンの固定状態、リードプラグの完全性、腐食、亀裂、過度の摩耗、および識別マーキングを点検すること。損傷または摩耗した部品は、船級協会の検査要件に従って交換すること。
特性／技術仕様
- 名称：ステンレス製アンカーチェーン。
- 利用可能な材質：316、304、201（ステンレス鋼種）。
- チェーンの種類：ボルト式コラムチェーンおよびボルトレス式コラムチェーン。 ボルト式コラムチェーンは引張強度が約20％高く、変形が少ない。ボルトレス式は通常、小型ボートに使用される。
- 表面仕上げ：電解研磨 — 白く、清潔で、光沢がある。
- 代表的な用途：ヨット、ボート、沖合係留、商用船および軍艦。
- 耐食性：通常のアンカーチェーン（ステンレス鋼）の何倍も優れています。
- 製造および試験規格：IACS W18、IACS A1、ISO 1704、ABS、BV、CCS、DNV、LR、NK、KR、RINA、RS。耐荷重試験および引張試験、MPI、硬度試験、化学成分の検証が含まれます。
- 梱包オプション：スチールパレット、木製クレート、またはバラ積み梱包。
