ストレートリフトつなぎ輪

概要

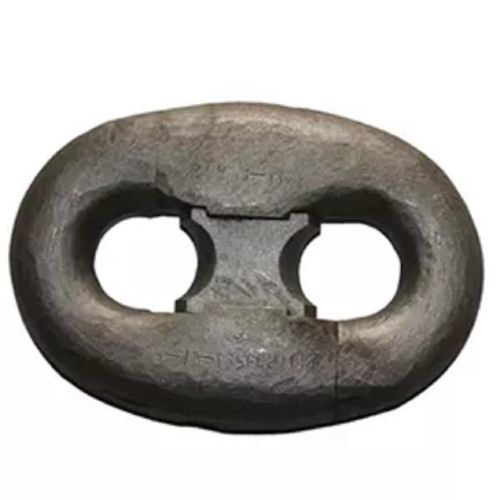

Kenterシャックルは、中央のロックブロック、テーパー式ロッキングピン、鉛プラグで結合された2つの鍛造ハーフで構成されます。一般に27.5 m（15ファゾム）程度のチェーン区間を接続する取り外し可能な接続具であり、チェーンを切断することなく点検・整備・交換のために分解できることが特徴です。ホースパイプ、チェーンロッカー、ウィンドラスのギャプスをスムーズに通過できるチェーン互換のプロファイルを保持します。

分解
再使用のための分解は簡単です。ポンチでテーパー芯棒を打ち抜いて鉛プラグを外し、中央のブロックを叩き出せば両半分が分離します。

導入
本製品は閉型ダイ鍛造により合金鋼で製造され、機械加工、熱処理、寸法校正、基礎試験が施されます。構成は2つの鍛造ボディハーフ、中央ロッキングブロック、テーパー式ロッキングピン、鉛プラグからなり、繰り返しの引張荷重下でも確実に固定されます。

製品特徴

• 鍛造合金鋼製
• 中央ロックブロックを備えた二分割ボディ
• アンカーチェーンの区間接続用に設計
• スタッドリンクチェーンおよびスタッドレスチェーンに対応
• U2およびU3チェーングレードに対応
• 熱処理および証明試験済み
• 恒久的な識別マーキングと完全なトレーサビリティ

パラメータ
チェーンサイズ (mm) | チェーングレード | 材料 | 証明荷重 | 最小破断荷重 | 適用
12.5–22 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | 小型商船
24–38 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | 貨物船
40–58 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | タンカー / バルクキャリア
60–84 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | オフショア支援船
87–122 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | FPSO / オフショアプラットフォーム
124–162 | U2 / U3 | 鍛造合金鋼 | IACS UR W18に準拠 | IACS UR W18に準拠 | 恒久係留システム

規格と製造
IACS UR W18、IACS UR A1、ISO 1704に準拠し、ABS、BV、CCS、DNV、LR、NK、KR、RINA、RS等の船級協会の適用要件に従って製造されます。荷重を受けるすべての部品は閉型ダイ鍛造され、熱処理、精密加工、寸法校正が施されます。

試験
各シャックルは化学組成確認、鍛造検査、熱処理確認、寸法検査、証明荷重試験、引張特性確認、硬度試験、磁粉探傷検査（MPI）、目視検査、組立確認および恒久的識別マーキングを受けます。材料証明書、検査報告書、船級協会の証明書を提供可能です。

用途
スタッドリンクおよびスタッドレスのアンカーチェーン、オフショア係留チェーン、商船のアンカーロープ接続に適しています。コンテナ船、バルクキャリア、タンカー、LNG船、オフショアプラットフォーム、FPSO、浮体式生産設備、海軍艦艇、恒久係留設備で広く使用されています。

保守
本体の摩耗、変形、中央ブロックの摩耗、テーパー芯棒の固定状態、鉛プラグの完全性、腐食、亀裂、過度な摩耗および識別マーキングを定期的に点検してください。アンカー操作後にロック部品が確実に装着されていることを確認し、損傷または摩耗したKenterシャックルは船級協会の検査基準に従い直ちに交換してください。

技術仕様

• 名称：Kenter Shackle
• 材料：鍛造合金鋼（閉型ダイ鍛造、熱処理、加工）
• チェーングレード：U2 / U3
• 公称チェーン径範囲：12.5 mm～162 mm
• 適用：小型商船から恒久係留システムまで（コンテナ船、バルクキャリア、タンカー、LNG船、オフショアプラットフォーム、FPSO、海軍艦艇）
• 製造基準：IACS UR W18、IACS UR A1、ISO 1704；船級協会：ABS、BV、CCS、DNV、LR、NK、KR、RINA、RS
• 試験：証明荷重試験、引張特性確認、硬度試験、MPI、寸法・目視検査、恒久識別マーキング
• 梱包オプション：スチールパレット / 木箱 / バルク梱包
• MOQ：100個
