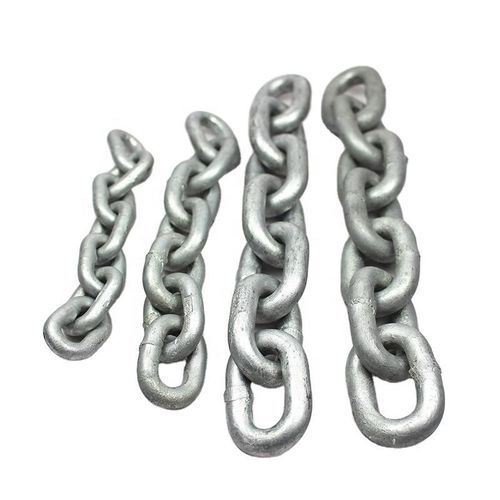

アンカー用チェーン

牽引用炭素鋼製316ステンレス鋼

製品説明
DIN 766チェーンは、DIN 766の寸法要件に基づき製造された校正済みのショートリンク溶接チェーンです。メートル規格のウィンドラス（ウインチ）歯車と正確に噛み合うよう設計されており、レジャーボート、ヨット、漁船、作業船、ポントンおよび小型商船の係留・停泊用途に使用されます。材質：グレード3炭素鋼（仕上げ：溶融亜鉛めっき、亜鉛めっき、黒塗装または素地）およびAISI 316ステンレス鋼。各生産ロットは校正、耐荷重試験、溶接検査および機械的特性確認を経て寸法精度とウィンドラスの確実な動作を保証します。つり上げ用途（空中荷重）には使用しないでください。

導入
DIN 766はチェーンのピッチ、内長、外形および校正許容差の校正寸法を定めており、同一のメートル規格で製造されたウィンドラスと正しく作動するようになっています。標準的なラインナップは通常6 mm〜26 mmをカバーし、生産/試験データは32 mmまで示されています。

製品特長

• DIN 766校正寸法に準拠して製造
• グレード3炭素鋼またはAISI 316ステンレス鋼製
• 表示サイズは6 mm〜32 mm（通常は6 mm〜26 mm）
• DIN 766メートル規格のウィンドラス歯車と互換
• 仕上げ：溶融亜鉛めっき、亜鉛めっき、黒塗装、素地
• 校正、耐荷重試験、溶接検査済み
• 係留および停泊用途に適合（つり上げ用途には不可）

パラメータと定義

• チェーンクラス：DIN 766（グレード3材料を使用した校正チェーン）
• 作業荷重限度（WLL）：損傷のない直線状のチェーンに直接引張りで適用される最大作業荷重
• 耐荷重試験：製造時に制御された引張荷重下で適用される試験力（サービス荷重限度ではない）
• 最小破断荷重：破壊試験でサンプルが破断する最小の力；ロット確認に使用（サービスまたは設計限度ではない）
• つり上げ：チェーンはつり上げや懸垂荷重用途向けに設計・認証されていません

寸法表（列：サイズ (mm) | +/-MM | 内長 (MM) | +MM | -MM | 内幅 MM | 外幅 MM | 11リンク当たり長さ MM | +MM | -MM | 1m当たり重量 KG）
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

規格、梱包 & 試験
最小発注量（MOQ）：100メートル
梱包オプション：スチールドラム / 木箱 / スチールパレット / バルク梱包
製造基準：DIN 766、ISO 4565、EN 24565、BS 7160 の校正済み海洋アンカーチェーンの寸法要件に準拠。製品材質：グレード3炭素鋼またはAISI 316ステンレス鋼、校正ショートリンク構造。
試験基準：耐荷重試験、寸法校正、外観および溶接検査、機械的特性の検証、最小破断荷重試験を生産時に実施。破断荷重値はロット確認用であり、使用時の安全荷重限度ではありません。

用途 & 保守
アンカーウィンドラスシステム、海洋係留、ヨット用係留、漁船、作業船、ポントン、マリーナ設備、バリアチェーン、警備用途および一般的な非吊り下げの海洋用途に適しています。腐食、摩耗、伸び、溶接割れ、変形したリンク、被覆損傷およびウィンドラス歯車との寸法適合性を定期的に点検してください。過度の摩耗、永久変形、溶接損傷が見られるチェーンは使用から除外してください。

技術仕様

• 規格：DIN 766（校正済みショートリンク溶接チェーン）
• 材質：グレード3炭素鋼またはAISI 316ステンレス鋼
• 仕上げ（炭素鋼）：溶融亜鉛めっき、亜鉛めっき、黒塗装、素地
• サイズ：2 mm – 32 mm（通常は6 mm – 26 mm）
• 想定用途：アンカーウィンドラスシステム、係留および停泊（つり上げ用途には不可）
• 品質管理：校正、耐荷重試験、溶接検査および機械的検証
• MOQ：100メートル
• 梱包：スチールドラム、木箱、スチールパレットまたはバルク梱包
