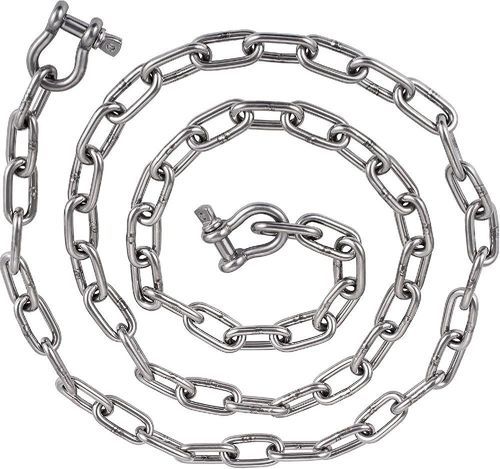

一時的アンカーライン DIN766

適用シーン
アンカーチェーン、風袋（ウィンドラス）システム、係留ライン、マリーナやドック設備、ヨット・船舶の係留用アクセサリー、乗降用ラダーやデッキ金具、レジャー船・商業船向けの一般海事金具

概要
DIN 766 アンカーチェーンは、ウィンドラスのチェーンホイール（ギャッピー）用にDIN 766の寸法要件で製造された校正済みの短環チェーンです。AISI 304またはAISI 316ステンレス鋼で提供され、DIN 766 ギャッピーと正確に噛み合い、淡水および海水環境で優れた耐食性を発揮します。標準サイズは6 mm〜16 mmで、より大きなサイズは別注対応可能です。出荷前に各チェーンは検査・証明試験済みです。吊り上げ用途には使用しないでください。

導入
電気抵抗溶接で製造され、寸法校正が施されたDIN 766 短環チェーンは、一定のピッチと内幅を保持し、スリップを低減して信頼性の高い係留・投錨動作を実現します。AISI 304は淡水・一般的な海洋環境に適し、AISI 316はモリブデン含有により塩化物腐食に対する耐性が向上し長期海水環境に推奨されます。用途：ヨット、帆船、漁船、モーターボート、マリーナ設備など。

製品の特長

• DIN 766 校正寸法に準拠して製造
• AISI 304またはAISI 316の材質オプション
• 短環溶接構造で安定した形状
• DIN 766 ウィンドラスギャッピーと適合
• 海洋環境での高い耐食性
• 標準サイズ6 mm〜16 mm、追加サイズは対応可能
• 個別寸法検査とトレーサビリティ

パラメータ
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

基準 / 製品情報
製品名：アンカーチェーン
材質：316ステンレス（AISI 304も提供可）
主なアイテム：アンカーチェーンおよび船舶・ヨット向け関連海事金具
Brand: TopOne Chain
作業荷重：1400 KG（例示値）
供給単位：50 m（標準梱包長）
用途：係留、アンカリングおよび一般海事用途
技術：電気抵抗溶接、精密校正
注意：特注仕様やマーキングは要望に応じて対応可能

技術仕様

• 基準：DIN 766 校正寸法に準拠して製造
• 材料：AISI 304（淡水/一般用途）およびAISI 316（海水耐性強化）
• 構造：短環溶接チェーン
• サイズ：標準範囲 6 mm–16 mm；追加サイズは表を参照
• 検査・試験：寸法校正、溶接検査、耐荷試験、機械的性質の確認；個別トレーサビリティ
• 想定用途：係留およびアンカリングのみ — 吊り上げ用途には使用不可
• 適合性：DIN 766 ウィンドラスギャッピーとの確実な噛み合いを実現する校正されたピッチと内幅
• 標準梱包長：50 m
