包装ストレッチ包装機 YG series

ターンテーブル式自動産業用

製品概要
工業用ストレッチフィルム製造機の導入は、包装ラインにとって重要な設備投資です。本書はYG Machineryによる設計のポイント、性能特性、選定基準をまとめ、生産管理者が歩留まりを改善し生産性を最適化するための指針を提供します。

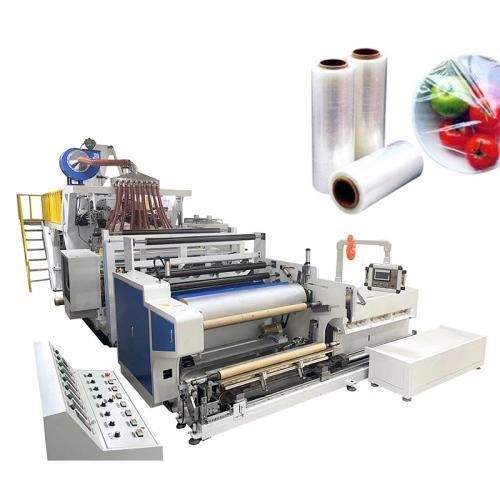

キャスト（Cast）式ストレッチフィルム製造機
キャスト式押出ラインは平型Tダイ（flat T-die）と水冷チルロールを使用し、透明性が高く樹脂の結晶化が低いフィルムを生成します。キャスト設計はブロー式に比べて貫通抵抗を30%以上向上させ、効率的な押出ラインと組み合わせることで200 m/min以上の安定したライン速度を実現します。

主な用途

• パレット梱包：海上および陸上輸送向けに15–25 µmの手巻き・機械巻きフィルムを生産します。
• 食品包装：PVC押出機または専用PEスクリューと併用し、食品用の高透明ラップを製造します。
• 電子機器保護：防塵・静電気防止のための帯電防止ストレッチフィルムを生産します。
• 大型機械の梱包：バブルフィルムやエアカラムと組み合わせ、多層の緩衝を提供します。

選定の主要パラメータ

• スクリューのL/D比：均一な溶融と塑化のために30:1または32:1を推奨します。
• 自動巻取：自動ロールチェンジャーは手作業を約80%削減し、ロール切替時のスクラップを低減します。
• 温度管理：PLC制御で±1°C以内の変動に保つことでフィルム厚ムラを防ぎます。

プロのコツ

• 鋭利な金属部品を梱包する場合は、3層または5層の共押出モデルを選択して引裂耐性を高めてください。
• ダイ調整ボルトや接触面は高強度のホットワークダイ鋼製であることを確認し、早期摩耗を防ぎます。
• インラインでのエッジトリムリサイクル（切り落とし粉砕）を導入すると樹脂廃棄を削減し材料費を節約できます。

導入事例
東南アジアのある工場が旧ラインをYG Machineryの高精度ストレッチフィルム機に置換し、最適化されたスクリュー設計とエッジトリムリサイクルシステムを導入しました。スクラップ率は18%から2%未満に低下し、日次生産量は120%増加しました。

技術パラメータ表
Name | Unit | YG600D | YG1000D | YG1250D | YG600S | YG1000S | YG1000SA
Type | | Double-side sticky | Double-side sticky | Double-side sticky | Single-side sticky | Single-side sticky | Single-side sticky
Screw | MM | 45 | 65 | 80 | 45+45 | 65+65 | 80+55
L/D ratio | L/D | 33:1 | 33:1 | 30:1 | 33:1 | 33:1 | 30:1
Motor power of extruder | KW | 7.5 | 22 | 37 | 7.5×2 | 22×2 | 37×2
The effective width of dia | MM | 700 | 1250 | 1250 | 700 | 1250 | 1250
Width of product (option) | MM | 500,600 | 1000 | 1000 | 500,600 | 1000 | 1000
Length of roller | MM | 700 | 1250 | 1250 | 700 | 1250 | 1250
Draw-off power of roller | KW | 0.75 | 4 | 8 | 2.2 | 4 | 8
Winding dia | MM | 100-200 | 100-200 | 100-200 | 100-200 | 100-200 | 100-200
Dimensions (LxWxH) | MM | 8000*2400*2500 | 9000*5000*2800 | 10000*3000*4000 | 8000*2400*2500 | 10000*5000*2800 | 10000*3000*4000

技術仕様

• モデル：YG600D、YG1000D、YG1250D、YG600S、YG1000S、YG1000SA。
• タイプ：Double-side sticky（YG600D、YG1000D、YG1250D）；Single-side sticky（YG600S、YG1000S、YG1000SA）。
• スクリュー径：YG600D 45 mm、YG1000D 65 mm、YG1250D 80 mm。モデルによりタンデム構成あり。
• L/D比：33:1（大多数モデル）、30:1（YG1250D、YG1000SA）。
• 押出機モーター出力：7.5 kW〜37 kW（モデルにより単独または2基）。
• 有効幅：モデルにより700 mmまたは1250 mm。
• 製品幅オプション：500/600 mmまたは1000 mm。
• ローラー長：700 mmまたは1250 mm。
• 牽引力（ローラー）：モデルにより0.75 kW〜8 kW。
• 巻取り径：100–200 mm。
• 機械寸法（L×W×H mm）：上表を参照。
• 出力特性：平型Tダイと水冷チルロールを備えたキャスト設計により透明性が向上、貫通抵抗が30%以上向上し、200 m/min以上の安定したライン速度を実現します。
