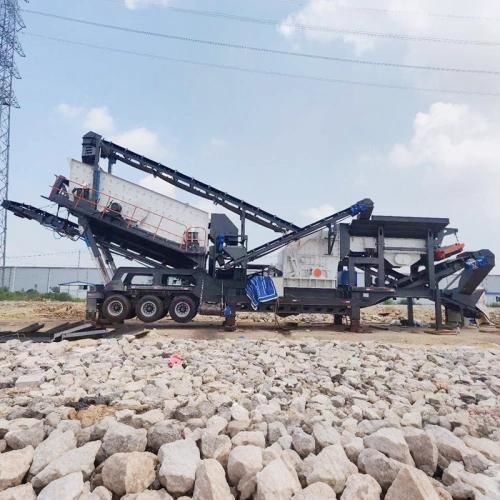

移動型クラッシャ－ 800×800

ローラディーゼルエンジン式砂生産用

製品概要
現在の市場では、効率的なモバイルクラッシャーの導入が、鉱業や建設廃棄物処理におけるコスト削減に不可欠です。従来の据え置きプラントは大規模な土木工事を伴い、輸送費用が高くなります。最新のモバイル石材破砕機は現場でプラグ＆プレイ運転が可能です。500件以上のグローバルプロジェクトの経験に基づき、適切な機種を選定することで運用および物流コストを30％以上削減できる場合があります。機種選定時にはシャーシ形式、駆動方式、材料の硬度を考慮してください。

選定ガイダンス
悪路、泥濘地、未舗装現場にはクローラ式モバイルクラッシャーを選定してください。道路移動が多く、都市部の解体や現場頻度が高い場合はホイール式（車輪式）モバイルクラッシャーが適しています。電力網が弱い地域では、ディーゼル＋電動の二重電源オプションを検討し、連続生産を確保してください。

材料別のクラッシャー組合せ

• 硬質岩石（花崗岩、玄武岩、河原の小石）： 一次破砕は可搬式ジョークラッシャー（Jaw）を使用し、二次破砕にコーンクラッシャーを組合わせます。
• 中〜軟質材料・コンクリート廃材（石灰岩、レンガ、アスファルト）： 衝撃式（インパクト）モバイルクラッシャーを使用し、立方形の製品形状と鉄筋を含むコンクリート処理に対応します。
• 人工砂（小石、石英）： VSI（垂直軸衝撃）型モバイルクラッシャーを三段篩（トリプルデッキスクリーン）と閉回路で運転し、0–5 mm、5–10 mm、10–20 mmなどの複数粒度を生成します。

モバイルクラッシャー主要諸元
型式：800×800 | 800×1000 | 1000×1200 | 1200×1200 | 1200×1500 | 1400×1600
モーター出力：90kw×4G | 110kw×4G | 132kw×4G | 160kw×4G | 185kw×4G | 250kw×4G
ディーゼル出力：195HP | 195HP | 260HP | 330HP | 330HP | 400HP
ホッパー：3500*1800*8mm | 3600*2200*8mm | 3600*2200*8mm | 3800*2200*8mm | 3800*2200*8mm | 4000*2400*10mm
ハンマーヘッド重量：15kg | 15kg | 20kg | 36kg | 36kg | 55kg
総重量：10t | 12.5t | 14t | 19t | 21t | 26t
ベルト：7×0.8m | 8×0.8m | 8×1m | 8×1m | 8×1m | 9×1m
ベルトコンベア出力：5.5kw | 5.5kw | 7.5kw | 7.5kw | 7.5kw | 7.5kw
タイヤ型式×数：1100×8pcs | 1100×8pcs | 1100×8pcs | 1000×12pcs | 1100×12pcs | 1100×12pcs
砂容量：30t | 45t | 55t | 65t | 80t | 100t
石材容量：50t | 70t | 80t | 90t | 120t | 180t
全体寸法（m）：10*2.8*3.5 | 11*2.8*3.5 | 11.5*2.8*3.5 | 12*3*3.6 | 12*3*3.6 | 13*3.2*3.7

クローラ式 vs 車輪式 — 比較メモ
クローラ式モバイルクラッシャー：鋼製クローラ、登坂角度 ≤20°、自走式、設置30–60分、土木基礎不要。採石場、オフロード、泥濘地に適するが、走行体・油圧系の投資が大きい。

車輪式モバイルクラッシャー：トレーラーチャシー（車輪式）、登坂角度 ≤12°、牽引用輸送、設置1–2時間、木製パッドやジャッキでの水平出しが必要。都市部の解体、道路工事、頻繁な現場移動に適し、通常は初期投資が低い。

現場での用途

• 鉱山・採石場： 採掘面の進行に合わせて移動し、トラック運搬距離と内陸輸送費を削減します。
• 都市部建設廃棄物のリサイクル： 現場でコンクリートや解体廃材を処理可能。防塵散水装置や磁選機と併用できます。
• 道路・橋梁の解体： アスファルトやコンクリートブロックを処理。出力粒度を10mm〜200mmに調整して高いリサイクル率を得られます。
• 尾鉱 & 固形廃棄物管理： 二重電源システムは遠隔地での電力供給問題を解決し、スラグからの有価物回収を促進します。

実務的なヒント

• 解体廃材処理時は磁選機を使用して鉄筋等を除去し、破砕室や摩耗部品を保護してください。
• 投入前に機械を約30分空運転し、ベアリングや油量を確認することで機器寿命を延ばせます。
• 人工砂生産ではVSI型を閉回路で篩分装置と併用し、安定した粒度を得てください。

主な構成要素（参考）
一般的なポータブルジョークラッシャーパッケージには通常、振動給料機、主破砕機（ジョー/インパクト/コーン）、振動ふるい、ベルトコンベア、移動式シャーシおよび制御盤が含まれます。磁選機、除塵噴霧装置、ディーゼル発電機はオプションです。

仕様

• 利用可能な型式はコンパクト（800×800）から大型（1400×1600）までの給料口があります。
• モーター出力は型式により90 kW～250 kWの範囲。
• ディーゼル出力は型式・構成により約195 HP～400 HP。
• ホッパー寸法は型式によりスケール（例：3500×1800×8 mm〜4000×2400×10 mm）。
• 機械全重量は型式により約10 t〜26 t。
• ベルトコンベアの配置と出力は処理能力に合わせて調整（一般に5.5–7.5 kW）。
• 砂容量：30–100 t； 石材容量：50–180 t（型式依存）。
• 輸送時概算寸法：長さ10–13 m、幅2.8–3.2 m、高さ3–3.7 m（型式により異なる）。
