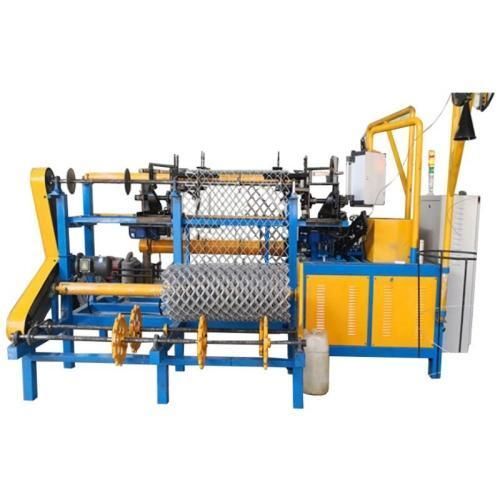

ワイヤーメッシュ用織機 YG-20-100

製品概要
チェーンリンクフェンス製造機は金属線を自動で編み込み、菱形のメッシュパネルを形成します。最新機はPLCタッチスクリーン制御とサーボ駆動を採用し、スパイラル供給、編成、切断、端部の自動ロール形成やねじりを制御します。溶融亜鉛めっき線やPVC被覆線などを使用可能で、knuckled、twisted、またはknuckleのみのメッシュ側を選択できます。

主な機能

• PLCタッチスクリーンとサーボドライブによる自動スパイラル供給、編成、切断。
• 対応素材：溶融亜鉛めっき、電気亜鉛めっき、PVC被覆、アルミ被覆鋼、ステンレス鋼。
• メッシュ幅と長さは調整可能。金型のクイックチェンジでメッシュサイズを切替え可能。
• 単線供給または二重線供給の構成で、生産速度や線径に応じた選択が可能。

パラメータ概要

• モデル: YG-20-100 | YG-25-80
• 線径: 1.6–4 mm | 2–4 mm
• メッシュサイズ: 20–100 mm | 25–100 mm
• メッシュ幅: 0.5–4 m
• 速度: 70–80 m²/h | 120–180 m²/h
• メッシュ長: 最大30 m（調整可）
• メッシュ側: knuckled & twisted、knuckle、または twisted
• 機械寸法: 4.2×2.2×1.7 m | 6.7×1.43×1.8 m
• 重量: 約2000 kg | 約4200 kg
• 線径、メッシュ孔径、幅、電圧に応じたカスタム対応可。

全自動 vs 半自動（比較）

• 生産量: 全自動 70–150 m²/h — 半自動 20–40 m²/h。
• 必要人員: 全自動 1名オペレータ — 半自動 2–3名。
• 対応ワイヤ: 全自動：亜鉛めっき、PVC被覆、ステンレス — 半自動：亜鉛めっき、軟鋼。
• 材料ロス: 全自動：ほぼゼロ — 半自動：端材率が高い。

産業用途の選定ポイント

• 商業施設・高速道路の防護: 線径2.5–4.5 mm、メッシュ50–80 mmを処理可能な機を選択。連続運転向けにヘビーデューティ単線/二重線給線を推奨。
• スポーツコート・公共公園: PVC被覆やアルミ被覆ワイヤ互換性と大幅幅（最大4–6 m）を優先。
• 鉱業・法面保護: 過酷環境下の耐食性として太径の亜鉛めっきやステンレス対応機を選ぶ。

操作と保守の注意

• オペレータはタッチスクリーンで幅、編成速度、長さを設定。ビデオチュートリアルで習熟が早い。
• 日次保守：金属くずの除去と主要ギアの油量点検。
• 週次保守：駆動ベルトの張力点検と可動カッター関節の給油。
• 実務的アドバイス：初回発注時に予備スパイラル金型を依頼してください。金型交換は通常30分以内。量産前に現地ワイヤでトライアルロールを行いサーボ張力を調整してください。

よくある質問

• どの原材料に対応しますか？ 溶融亜鉛めっき、電気亜鉛めっき、PVC被覆、アルミ被覆鋼、ステンレス鋼。
• PLC制御機の操作は難しいですか？ タッチスクリーンでの操作は直感的で、チュートリアルにより数時間で習熟します。
• どのような保守が必要ですか？ 日次：くず除去と油量点検。週次：ベルト張力点検とカッター給油。

技術仕様

• 対応モデル: YG-20-100、YG-25-80。
• 線径: 1.6–4 mm（YG-20-100）、2–4 mm（YG-25-80）。
• メッシュ範囲: 20–100 mm（YG-20-100）、25–100 mm（YG-25-80）。
• メッシュ幅: 0.5–4 m。
• 速度: 70–80 m²/h（YG-20-100）、120–180 m²/h（YG-25-80）。
• 最大メッシュ長: 最大30 m（調整可）。
• メッシュ側オプション: knuckled & twisted、knuckle only、または twisted only。
• 対応材料: 亜鉛めっき、PVC、アルミ被覆、ステンレス。
• 機械寸法: 4.2×2.2×1.7 m および 6.7×1.43×1.8 m。
• 機械重量: 約2000 kg および 4200 kg。
• 線径、メッシュ穴径、幅、電圧についてカスタム設計可能。
