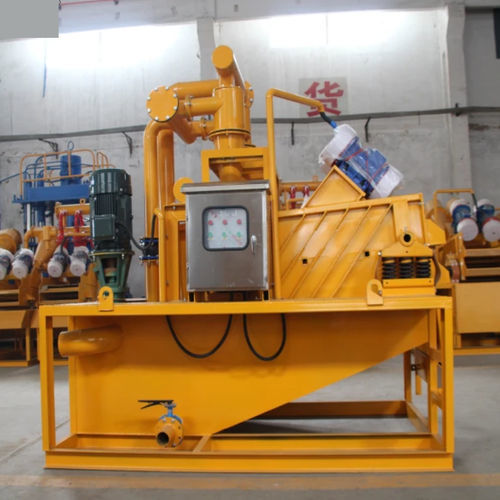

砂分離器 YG series

サイクロン建設現場用水処理用

製品概要
適切なスラリーセパレーターの選定は、杭基礎、回転掘削、浚渫現場での効率維持に不可欠です。適切に仕様決定されたセパレーターは、ハイドロサイクロンの閉塞、スクリーンの目詰まり、スラリーポンプの過度な摩耗を低減します。

選定ガイダンス

• 砂比が高く粘土の付着性が低い場合 → 単循環スラリーセパレーター（A型）を選択してください。外部給送ポンプを使用して、二重層の振動スクリーンとハイドロサイクロンを介して粗粒を処理し、費用対効果の高い固液分離を行います。
• 大きな砂利、高粘度泥、または微細な砂を含む場合 → 内部循環タイプ（B型またはC型）にアップグレードしてください。高クロム合金製の内蔵スラリーポンプが連続的に攪拌・再循環し、沈降と閉塞を防ぎます。
• 180 μmのメッシュを通過する超微細シルトや粘土を揚程する場合 → 脱砂設備にスラリーフィルタープレスを組み合わせてください。ハイドロサイクロンはd50 = 180 μmまでの砂を分離します。より細かい粘土粒子を除去するために二次的なフィルタープレスが必要で、閉ループの水再利用とほぼゼロ放出を実現します。

処理能力と適用ガイダンス

• 給送ポンプ 7.5–15 kW の場合 → 100–150 m³/h ユニット（小型杭打機や設備溝掘り向けのコンパクトモデル）。
• 流量 200–250 m³/h の場合 → 200-B または 250-C 中型ユニット（内部ポンプ搭載）により、深礎掘削で砂分を2%未満に保ちます。
• 非常に大きな容量（300–400 m³/h 以上）→ 300-C または 400-C の高容量分離プラント（マルチハイドロサイクロングループ、より大きな振動モーター容量）を採用し、大規模な橋梁杭工事やマイクロトンネル工事に対応します。

作業環境に関する考慮点

• 都市部の制約ある現場／市内橋脚 → 小さな占有面積の垂直ポンプ式脱砂ユニットを選定してください（例：概ね 2.5m × 1.5m 未満のコンパクト形式）。
• 花崗岩や石英など摩耗性の高い地質の遠隔地 → ポリウレタン製ハイドロサイクロンライナー（厚手）や高クロム製ポンプインペラを指定し、摩耗耐性を高めます。
• 環境に敏感な現場 → 完全に密閉された無漏洩のスラリー循環システムと閉ループ排水装置を組み合わせ、撹乱や流出を防ぎます。

設置と移動性

• 短期杭工事間の頻繁な移動 → 約2000 kg未満のスキッドマウント式ユニットで吊り点を備え、フラットベッドやフォークリフトでの運搬を容易にします。
• 数年規模の固定設置 → 重力排出と保守を容易にするため、脱砂プラントを高架鋼製フレームやモジュラーコンテナ式マッドタンクに据付けます。

電源に関する指針

• 系統電源（安定した380V/50Hz 三相）→ 標準の電動モデルを使用してください（技術パラメータに総電力オプションを示します）。
• オフグリッド／遠隔地 → 総モーター始動負荷の少なくとも1.5倍に相当する容量のディーゼル発電機と組み合わせてください。

スラリーセパレーター パラメータ
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Maximum Slurry Handling Capacity | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Total Power | 0.5 kW | 17.2 kW | 24.2 kW | 3 kW | 25 kW | 48 kW | 59.4 kW
Vibratory Motor | 0.25 kW×2 | 1.1 kW×2 | 1.1 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 2.2 kW×2
Total Machine Weight | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Maximum Moisture Content in Discharged Material | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Sand Content of Slurry After Purification | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Separation Particle Size d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Overall Dimensions (L×W×H) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
Solids Screening Capacity (t/h) | 10–25 | 16–40 | 20–50 | 25–62.5 | 25–62.5 | 25–62.5 | 30–75

調達範囲とシステム構成に関する注記

• 既存の給送ポンプを利用する場合、エントリーレベルの単循環ユニットは初期投資が抑えられ経済的です。
• 内部循環ユニットは内蔵水平スラリーポンプとツインハイドロサイクロンを備え、幅広い地質に対応します。
• ほぼゼロ放出の閉ループソリューションには、分離器をフィルタープレスおよび適切な脱水装置と組み合わせてください（大規模プロジェクトでは多段式プラント）。

技術仕様

• 製品ファミリ / 型式シリーズ：YGシリーズ（YG-100A、YG-160B、YG-200B、YG-250A/B/C、YG-300Cを含む）。
• 型式ごとの最大処理能力：100–300 m³/h（型式により異なる）。
• 型式ごとの総装備電力：0.5 kW〜59.4 kW。
• 振動モーター：通常2台；例 0.25 kW×2 から 2.2 kW×2（型式により異なる）。
• 精製後の典型的な固形物（砂）含有率：2%未満。
• 分離 d50 粒径能力：約 180 μm。
• 排出物の最大含水率：最大 30%。
• 乾式固形物ふるい能力範囲：約 10–75 t/h（型式による）。
• 典型的な機械重量：550 kg 〜 5,500 kg（構成により異なる）。
• 一般的な構成：単循環（外部給送ポンプ）、内部循環（高クロム内蔵スラリーポンプ）、マルチサイクロン高容量プラント；微粒子除去のためにフィルタープレスと組み合わせ可能。
• 推奨現場電源：三相 380V を推奨；オフグリッド現場では適切にサイズされた発電機が必要。
