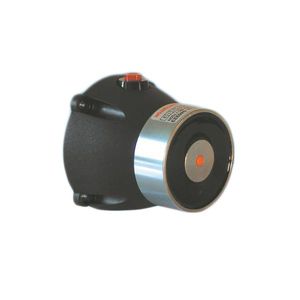

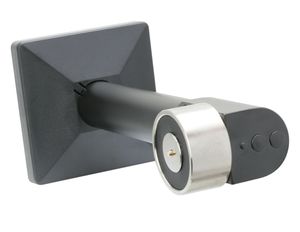

ドア用ソレノイド

電圧: 24 V
強度: 650, 1,300, 2,000 N

電圧: 12 V - 36 V
強度: 5.88 N - 10 N
ストローク: 6 mm - 6 mm

... 製品概要
WL1253は、永久磁石による機械的ラッチでピストン位置（伸長/収納）を維持するバイスタブル（ラッチ）型のリニアソレノイドです。短い極性パルスで状態を切り替え、ラッチ状態では電力を消費しないため、バッテリー駆動や低消費電力のシステムに適しています。

主要な機能説明
WL1253はコイル、永久磁石、ピストン（プランジャ）、ハウジングで構成されます。適切な極性の短い直流パルスが磁界を反転または強化してピストンを移動させ、永久磁石がその位置を電力なしで保持します。ストローク典型値：6 ...

電圧: 12 V - 24 V
強度: 2 N - 6 N
ストローク: 2 mm - 5 mm

... 概要
マグネティックラッチソレノイドは、永久磁石を組み込んだオープンフレームの直線ソレノイドで、連続給電なしにプランジャーを保持します。低消費電力のバッテリ駆動や遠隔用途での位置保持が求められる用途に適しています。

ユニットの特長
動作は双安定（ビステーブル）で、短い駆動パルスでプランジャーを移動させ、永久磁石が給電なしで機械的に保持します。WL 0735はプル／プッシュタイプのオープンフレームユニットで、コンパクト機器への組み込みに適します。プランジャー端部、端子、取り付け穴のカスタム対応はMOQに基づき可能です。

製品データシート（概要）
Brand: ...

電圧: 12 V - 89 V
強度: 5 N
ストローク: 2 µm - 6 µm

... 概要
管状ラッチ式ソレノイドは、バイスタブル（ラッチ）機構を備えたコンパクトな電磁アクチュエータで、直線運動を提供します。作動後に連続電力を必要とせず位置を保持できるため、消費電力と発熱が低減されます。一般的な構成要素は、管状ハウジング、精密巻線、プランジャーアセンブリ、オプションの永久磁石、復帰機構および取り付け機構です。主な用途：アクセス制御、スマートロック、自動販売機、産業用オートメーション、医療機器、セキュリティ機器など。

特長

• 高い磁気効率を実現するコンパクトな管状構造。
• ラッチ機構により切替時のみエネルギーを消費し、低消費電力を実現。
• 静音で信頼性の高い保持性能。
• 用途に合わせて複数の電圧、ストローク、保持力の選択が可能。
• 耐久性のある設計で取り付けが容易。

• スマートドアロック、キャビネットロック、ホテルのセキュリティ機器（バッテリー駆動ソリューション）。
• 自動販売機のロック・分配機構。
• 産業用オートメーション：駆動、位置決め、インターロック。
• 小型・低騒音が求められる医療機器や自動医療キャビネット。
• 自動車の作動（給油口、セーフティ機構）、通信機器、銀行・ロッカーシステム。

• 長所：省エネルギー（保持に連続電流不要）、応答速度が速い、静音、小型、電圧/ストローク/力の幅広い選択肢、長寿命。
• 短所：基本的なプッシュプル型より内部構造が複雑（コスト増の可能性）、電源の不安定に敏感、高温で永久磁石が劣化することがある、モーター駆動のアクチュエータに比べてストロークが短い傾向。

• 正しいラッチ/リリースのために定格電圧に合った供給電圧を確認してください。
• 配線やコネクタの緩み、損傷、腐食を点検してください。
• ソレノイドが動作しない場合はコントローラやヒューズを確認してください。
• プランジャーの動きが悪い場合は、管状ハウジングやプランジャー周辺のほこりや異物を清掃してください。
• 過負荷、不適切な電圧、換気不足による過熱に注意し、コイル絶縁の損傷を防いでください。
• 保持力低下は磁気劣化の兆候、騒音や振動は取り付けの緩みや摩耗部品が原因の可能性があります。
