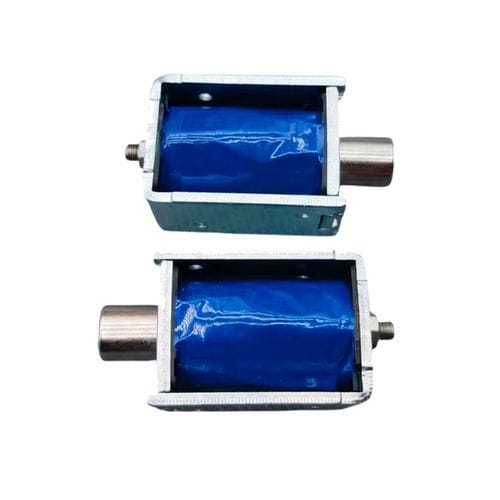

直線型ソレノイド WL1037

ロック自動保全オーダーメイド

製品概要
ラッチ式直流ソレノイド WL1037 は、内部永久磁石を用いてピストン位置を保持する二安定（ビステーブル）電磁アクチュエータです。短い直流パルスで伸び/縮みの二つの安定状態を切り替え、遷移時のみエネルギーを消費します。

主な特長

• 二安定（ラッチ）動作：保持電流なしで位置を維持。
• パルス駆動：短いパルス（ミリ秒）で作動。
• ラッチ時は連続通電不要。
• プッシュプル動作モデル、コンパクト設計。
• 対応電圧：3 V、5 V、12 V、24 V、48 V DC（WL1037 標準 24 V）。
• ストローク通常 2～15 mm、WL1037 標準 10 mm（カスタム対応）。
• 保持力や許容デューティは型番に依存；WL1037 例：2.6 N。
• 取り付け：ねじ、ブラケット、カスタム固定具。筐体：オープン/チューブ状/密閉（IP 選択可）。

製品データ（主要項目）

• Brand: Weilong Technology
• 型番: WL1037
• 定格電圧: DC 24.0 V
• 定格電力: 12.3 W
• 作動方式: Push-Pull Type
• 保持力: 2.6 N
• ストローク: 10 mm（カスタム可）
• リセット時間: 0.2 s
• 寿命: 500,000 サイクル
• 材質: superior magnet iron
• リード線長: 200 mm
• 取り付け方式: ねじ取り付け
• 絶縁クラス: B
• 動作温度: -10°C ～ 100°C
• デューティ: パルス駆動推奨（典型 1～10%）
• 認証: CE, RoHS, ISO9001
• 保証: 1 年
• MOQ: 1000 pcs
• 供給能力: 5000 pcs/週
• 納期: 30 日（深セン）

動作原理
WL1037 はコイルによる磁束と永久磁石を組み合わせています。短い直流パルスで永久磁石を打ち破りピストンを移動させ、所定位置で永久磁石が磁束経路を閉じてピストンを通電なしで保持します。極性反転（単一コイル）や逆コイル励磁（二重コイル）でアンラッチします。遷移時間は通常ミリ秒オーダーです。

Push-Pull と Latching の違い（概念）

• Push-Pull：位置保持に連続通電が必要で、連続的な発熱が大きい。
• Latching DC：短いパルスと永久磁石で通電なしに位置保持が可能。単一コイルは双極制御が必要、二重コイルは別々の駆動信号を使用。

動作と発熱に関する注意
パルス1でセット（ラッチ）、パルス2または極性反転でリセット（アンラッチ）。短パルスにより発熱は抑制されます。連続通電は熱ストレスを増加させ寿命を短くするため、推奨パルス幅とデューティを遵守してください。

代表的な用途

• スマートロック、電子デッドボルト、キャビネットロック
• バッテリ駆動機器（スマートメーター、遠隔弁）
• 自動販売機、発券機
• バッテリ遮断スイッチ、パック接点器、電動パーキングブレーキ
• 低待機電力が求められる携帯型医療機器
• 産業オートメーション：ダンパ、ディバータ、パイロットバルブ
• 農業・太陽光機器（ゲート、灌漑タイマー）

利点と欠点

• 利点：ラッチ時の保持電流がほぼ不要、待機時の発熱が低い、停電時の位置保持、コンパクト設計。
• 欠点：双極パルス制御（または二重コイル）が必要、追加機構がなければ停電時にフェイルセーフではない、パルスエネルギー・時間に敏感、稼働後の位置検出が必要な場合がある。

トラブルシューティング（要点）

• 安全：点検前に電源を切り、目視で損傷や異物を確認。
• 電気：供給電圧、パルス電流/時間を確認、コイル抵抗測定、ヒューズ・配線点検。
• 制御：極性、パルスタイミング、ドライバ（Hブリッジまたは二重コイルドライバ）の能力確認。
• 機械：ピストン孔を清掃、バリ除去、指定があれば固体潤滑を使用、ピストンの固着確認。
• ラッチ特有：磁力低下、エアギャップ、セット/リセットのパルスエネルギー確認。

選定と発注のポイント

• 実負荷に対するストロークと保持力を指定し、力－ストロークデータを参照。
• コイル電圧を電源に合わせ、必要なパルス電流を供給可能か確認（例：12 V で 1.5 A、約80 ms）。
• 使用可能なドライバに応じて単一/二重コイルを選択。
• 環境条件（温度、IP、防食）を考慮して筐体を選定。
• 電源断後に状態確認が必要なら位置検出（リミット/ホール）を追加。
• 組み込み前に取り付け寸法と公差を確認。
• 発注に関しては Weilong Technology に問い合わせて納期、サンプル、MOQ、証明書を確認してください。
