直線型ソレノイド WL0838

コンパクトオープンフレーム24V

製品概要

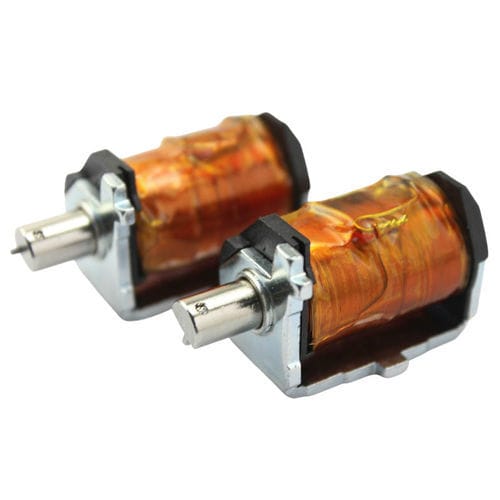

WL0838 C型フレームソレノイドは、電気エネルギーを精密な直線運動に変換する小型のオープンフレーム電磁アクチュエータです。応答が速く安定した出力力を持ち、狭小スペースでの設置に最適化されています。取り付けが容易で、放熱性に優れ、（電圧、ストローク、力）などのカスタムオプションを備えています。

主な用途・アプリケーション

• 自動販売機（供給およびロック機構）
• スマートロックおよび電子ドア締結／アクセス制御システム
• 医療機器および流体制御システム（診断・精密制御）
• 産業用オートメーション：バルブ、スイッチ、アクチュエータ、産業機器制御
• 包装機、印刷システム、繊維機械
• コイン機、キオスク、事務機器などの小型機器

特長と利点

• オープンCフレーム設計によりコンパクトな設置と放熱性向上
• プランジャーとコイルの機構により応答速度が速く正確な直線運動を実現
• ストローク長、電圧（AC/DC選択可）、出力力のカスタマイズが可能
• 製造・保守・組立が容易でコスト面に有利
• バリエーションにより間欠および連続運転に対応可能

メリット

• 狭いスペースに適したコンパクト設計
• 生産・調達コストに優れる
• オートメーションに適した短い応答時間
• オープンフレーム構造で取り付け・保守が容易
• クローズド型と比べて放熱性が向上
• 電圧、ストローク、力、取付方法などのカスタマイズが可能

デメリット

• クローズドフレームと比べて磁気効率が低く（磁束漏れ）
• 最大出力力が低く、重量物向けには不向き
• 内部部品が露出するため、保護がないと粉塵や湿気に弱い
• 高周波でのスイッチング時に騒音や振動が大きくなる
• 連続で過負荷運転すると耐久性や寿命が短くなる可能性がある

トラブルシューティングと保守（概要）

• 動作しない：電源、電圧適合、コイル抵抗、配線を確認。焼損したコイルは交換
• 力不足：供給電圧を確認、負荷を軽減するか高力タイプを選定、アライメントを確認
• 過熱：Duty（使用率）を確認、電源安定性を点検、通気を改善するか高定格部品を選択
• 応答遅延：異物を除去、戻りバネを点検/交換、安定した電源を確保
• 騒音/振動：取付けを確認、摩耗したバネ/プランジャーを交換、騒音低減のためDCタイプを検討
• プランジャー固着：汚れを除去、弱い戻りバネを交換、脱磁や非磁性スペーサーを検討
• 運動不安定：配線やコイル絶縁を点検、電源の安定性や熱保護を確認

選定時の注意事項
WL0838または同等のC型ソレノイドを選定する際は、必要な電圧（AC/ DC）、ストローク長、使用サイクル（間欠/連続）、出力力、環境保護要件を確認してください。適切なアライメント、取り付け、通気により性能と寿命が向上します。

仕様 / 技術仕様

• ブランド: Weilong Technology
• 型番: WL 0838
• 定格電圧 (V): DC 12 または 24 V
• 定格電力 (W): 10.28 W
• 動作モデル / 寿命: 100,000 サイクル
• 保持力: ストローク5 mmで 400 Gf
• ストローク (mm): 3-5 mm
• リセット時間 (s): 1 s
• 使用寿命: 300,000 回
• 認証: CE, ROHS, ISO9001
• 材質: 亜鉛めっき処理を施した炭素鋼ハウジング
• リード線長さ (mm): 200
• 取り付け方法: 両側に設けた3つの取付け穴で設置が容易
• 寸法公差: +/- 0.1 mm
• 防水性: なし
• 絶縁クラス: F (150°C)
• 耐電圧試験: AC 600V 50/60Hz 1 s
• 無励磁保持力: 0
• 動作温度: -10°C〜100°C
• 定格動作率: 1-100%
• 支払条件（商用情報）: TT、または目視信用状（LC）
• サンプル注文: 可
• 保証: 1 年
• 最小発注量: 500 pcs
• 供給能力: 5000 pcs/週
• 納期: 30 日
• 出荷港: 深圳 (Shenzhen)
