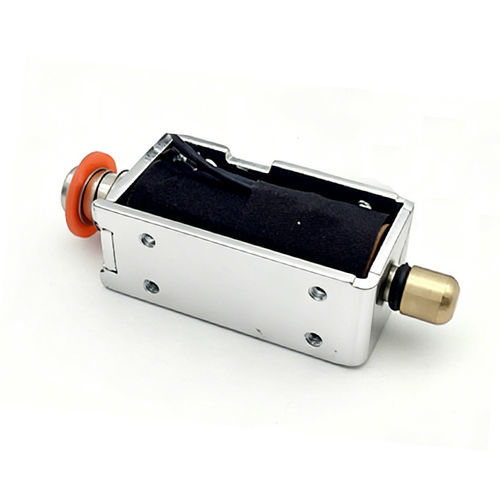

直線型ソレノイド WL0946

メンテナンス不要コンパクト24V

製品概要
プッシュプル型フレームソレノイドは、金属フレーム、コイル、戻りばね、プランジャー（芯）を介して電気エネルギーを機械的な動きに変換する電磁アクチュエーターです。コイルに通電すると磁場が発生してプランジャーが動きます。プッシュプル型の一部はプランジャーをコイル内に引き戻すことができ、双方向（押し・引き）の動作を実現します。これらのソレノイドはコンパクトで耐久性があり、動作音が小さく、多くの電気機械システムに適しています。

主な特長

• 双方向動作：押しと引きの動き（プッシュ/プルフレームタイプ）。
• 高速応答と安定した性能。
• 機械的強度と放熱性を備えた金属ハウジング。
• 複数の直流電圧で提供可能（例：6V、12V、24V；カスタム電圧対応可）。
• 低メンテナンス、コンパクト、短いパルスで省エネ。
• 異なるストローク長のバージョンあり；ストロークはカスタマイズ可能。
• 規定の使用率内で使用すれば長寿命。

用途

• 自動化機器：仕分け、切替、位置決め、包装機械。
• アクセス制御・ロックシステム：スマートロック、キャビネットロック、電子ドアロック、スマートホーム用ロックモジュール。
• 自動販売機、発券システム、ゲーム機/ATM/ロッカー機器。
• 医療機器：バルブ・流体制御、位置決め。
• 自動車：ロッキング機構および関連アクチュエーション。
• ロボティクスや高速な直線動作を必要とする精密駆動用途。

概要と利点
プッシュプルフレームソレノイドは、シンプルで堅牢かつ経済的なアクチュエータソリューションを提供します。制御が簡単（通電で作動、通電停止で復帰）で、短いエネルギーパルスで妥当な保持/クランプ力を発揮し、マイコンベースのシステムへ容易に組み込めます。一般的なトレードオフとしては、大型アクチュエータに比べて絶対力が限定される点や、使用率/熱的制約に対する感度が挙げられます。

技術仕様
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

技術仕様一覧

• モデル: WL0946
• ブランド: Weilong Technology
• 一般的な定格電圧: DC 6V / 12V / 24V（カスタマイズ可）
• 定格出力: 11.5 W
• 動作方式: push & pull（双方向）
• 保持力の例: 500 gf @ 3 mm；400 gf @ 5 mm
• ストローク: 調整可能、標準 2–5 mm
• 使用形態: 連続（放熱のため使用率の制限に注意）
• 寿命: 約 200,000 サイクル
• 絶縁クラス: B；耐電圧試験 AC 600V 50/60Hz 2s
• 材質: 高品質磁性鉄
• リード線長: 200 mm
• 取付: ネジ取付
• 寸法公差: +/- 0.1 mm
• 動作温度範囲: -10 °C ～ 100 °C
• 無励磁保持力: 0
• MOQ と供給: MOQ 1000 個；週あたり最大 5,000 個の生産能力
• 標準納期: 30 日
• 認証: CE, RoHS, ISO9001
