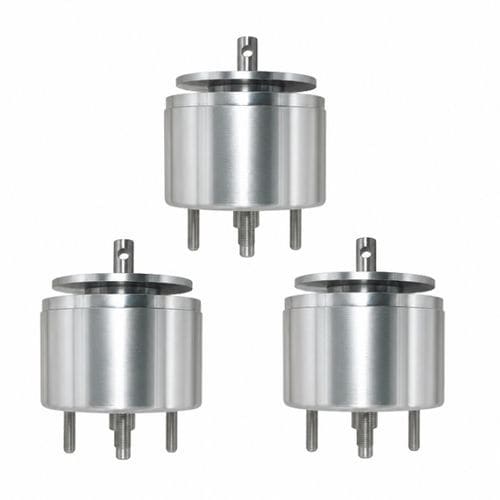

電磁弁用ソレノイド WL7042

保持型直線型ロック

概要
磁気プッシュプルソレノイドは、電気エネルギーを直線運動に変換する電気機械式アクチュエータです。コイルが磁場を発生させ、鉄製プランジャーを引き寄せたり押し出したりしてプッシュ／プルの動作を行います。WL7042はチューブ型プッシュプルソレノイドで、産業用オートメーションや高速で繰り返し可能な直線駆動が必要な機器向けに設計されています。

主な特徴

• 狭い設置スペースに適したコンパクトなチューブ構造
• 対応電圧：12 V DC、24 V DC、48 V DC
• 定格電力：50–90 W、保持力：20–30 N（約1.8 kg）
• ストローク：5–20 mm、リセット時間：約30 ms
• デューティサイクル設定可能：1–100%（通常稼働 10%–30%）
• オプション：防水、高温対応、低騒音、カスタム配線・コネクタ

技術仕様

• Brand: Weilong Technology
• モデル：WL7042
• 定格電圧：12 V / 24 V / 48 V DC
• 定格電力：50–90 W
• 作動形式：チューブ型プッシュプル
• 保持力：20–30 N（約1.8 kg）
• ストローク：5–20 mm
• リセット時間：30 ms
• 寿命：約100,000サイクル
• 絶縁クラス：F；ハイポット：AC 600 V 2 s
• 動作温度：-10 °C〜100 °C
• 材質：亜鉛メッキ炭素鋼ハウジング
• リード線長：200 mm
• 公差：±0.1 mm
• 保証：1年；MOQ：1000 pcs；生産能力：5000 pcs/週；納期：30日；出荷港：Shenzhen

用途

• 産業用オートメーション：スイッチング、位置決め、仕分け・包装ライン
• ロック・アクセスコントロールシステム
• 医療機器：診断・定量機器
• 自動車用アクチュエータ・バルブ制御
• オフィス機器、自動販売機、ロボット機構

利点と制約

• 利点：コンパクト、統合が容易、高速応答、電圧・ストロークの選択肢
• 制約：定格外の連続運転で過熱の恐れ、長ストロークで出力低下、動作音、安定電源が必要

トラブルシューティング

• 動作しない場合：電源電圧と配線を確認
• 過熱：デューティを下げるか放熱を改善
• 出力低下：電圧、ストローク、磁気部品の摩耗を確認
• プランジャー固着：内部清掃または部品交換
• 異音：取り付け、スプリング、機械的摩耗を点検

発注・物流

• サンプル注文可；支払条件：TTまたは視認信用状（LC）
• MOQ：1000 pcs；標準納期：30日
• 生産能力：週5000 pcs；出荷港：Shenzhen
