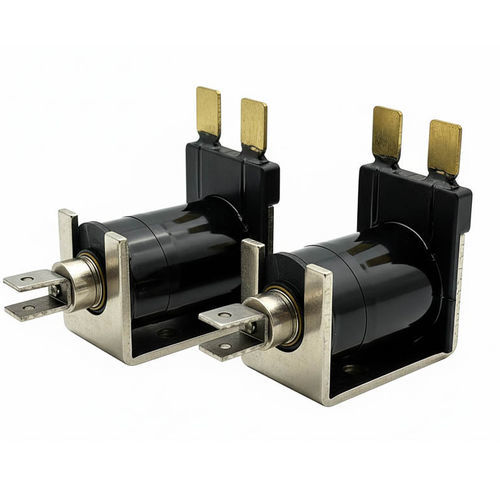

直線型ソレノイド WL0829

コンパクトAC電磁式

概要
AC直動ソレノイドは交流電力を直線運動に変換するアクチュエータです。WL0829は産業用自動化・機械向けに設計され、銅巻線、可動プランジャー、固定鉄芯、および振動・ハミング低減のためのシェーディングコイルを備えています。複数のストロークと力で提供され、制御システムやバルブに組み込み可能です。

主な特徴

• 交流直接駆動（整流器不要）
• 高速応答と強い初期引力
• シェーディングコイルによりハミング・振動を低減
• ストローク6–8 mm、複数の力級を選択可能
• 亜鉛メッキの炭素鋼ハウジングで機械組込みに適合
• 連続・間欠の仕様モデルあり

利点

• 調整可能なスクリュー取り付けで簡単設置
• バルブや機構向けのコスト効率に優れたアクチュエータ
• 高サイクル寿命（約300,000サイクル）
• 電圧オプション：AC110V または 208V
• 動作温度範囲：-10°C～100°C

欠点

• シェーディングコイルが最適でない場合、DCソレノイドより音が大きくなることがある
• 長時間の連続運転で発熱する可能性
• 閉ループのDCシステムに比べ位置制御の精度は劣る
• シェーディングコイルや取り付け不良で振動や性能低下が発生する可能性

トラブルシューティング（よくある問題・原因と対策）

• ソレノイドが動かない
  • 考えられる原因：通電無し、電圧異常、配線の緩み/断線、コイル断線、プランジャー固着
  • 対策：交流電源と電圧を確認、配線点検、コイル抵抗測定、プランジャーの清掃・潤滑
• 力が弱い/不足する
  • 考えられる原因：低電圧/不安定電圧、コイル過熱、負荷過大、大きな空隙
  • 対策：定格電圧を確保、換気改善、適正な力仕様を選定、空隙を縮小
• 過熱
  • 考えられる原因：定格を超えた連続運転、換気不良、高温環境、電圧不適切
  • 対策：必要に応じ間欠仕様を使用、エアフロー改善、電圧確認、高耐久仕様を選定
• 騒音・ハミング
  • 考えられる原因：シェーディングコイル欠損/損傷、取り付け緩み、周波数不一致、部品摩耗
  • 対策：シェーディングコイル点検/修理、取付を締める、周波数確認（50/60 Hz）、摩耗部品を交換
• 応答遅延
  • 考えられる原因：汚れ/異物、戻りばねの弱化、低電圧、コイルの経年劣化
  • 対策：内部清掃、ばね交換、電源安定化、経年ソレノイド交換
• プランジャーが固着または戻らない
  • 考えられる原因：錆/汚染、位置ずれ、ばね破損、側荷重
  • 対策：清掃と軽い潤滑、取り付けを再整列、ばね交換、側荷重を避ける

用途
仕分けシステム、コンベヤ、包装機械などの産業用自動化、流体・ガスのバルブ制御、販売機やディスペンサー機構、家庭用機器、実験・医療機器、ドアロック、繊維・印刷機械に適しています。ストローク、力、電圧、取付のカスタマイズ対応可能です。

技術データ表

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

選定ガイド

• 必要な引張/押し力を定義し、20–50%の安全マージンを含める
• 用途に適したストローク長を選ぶ
• 適切なAC電圧・周波数を選定する（110/208V、50/60 Hz）
• 過熱を防ぐためにDuty Cycleを確認する
• 切替速度の要件に応じて応答時間を検討する
• 取り付けスペースと固定方法を確認する
• 使用環境（温度、湿度、粉塵）や騒音制約を評価する
• 注文時にストローク、力、ブラケット等のカスタマイズを指定する

FAQ（選択）

• AC直動ソレノイドとは？ — コイル、芯、プランジャーによりAC電力を直線運動に変換する電気機械デバイスです。
• 何をする装置か？ — バルブやラッチなどの直線駆動を提供します。シェーディングリングはハミングを低減します。
• ACソレノイドは連続運転可能か？ — 100% Duty指定のモデルなら可能です。そうでない場合は過熱を避けるため間欠モデルを選んでください。
• シェーディングリングとは何か？ — 位相差のある磁束を作り出し、振動とハミングを低減する銅リングです。

注意
追加の製品画像、仕様PDF、製品動画を用意しています。ストローク、力、電圧、取付のカスタマイズに対応します。

技術仕様

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
