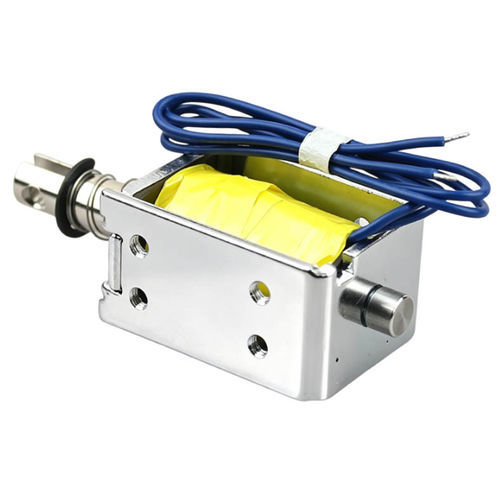

直線型ソレノイド WL0837

超小型管状コンパクト

概要
ミニプッシュプルソレノイドは、銅製コイルで磁場を発生させて電気エネルギーを直線運動に変換する電磁アクチュエータです。電流の方向を変えることで、鋼製プランジャーに押しまたは引きの作用を与えます。これらの小型DCデバイスは応答が速く、スペース制約のある装置やOEM機器への組み込みに適しています。

主な特長

• 限られたスペースへの取り付けに適したコンパクトで軽量な設計
• 正確な押し引きの直線運動を実現する高速応答と高い繰返し精度
• 比較的低消費電力で効率的に力を発生
• 銅コイル、精密プランジャー、耐久性のあるハウジングによる堅牢な構造
• 複数のDC電圧（3V、5V、6V、12V、24V）およびカスタマイズ可能なストローク長や取付形状に対応
• 感度の高い機器にも適した低騒音動作

製品概要（DCプッシュプルソレノイド）
典型的な構成は銅コイル、ハウジング、プランジャー、スプリング、出力軸を含みます。通電時にコイルは磁場を作りプランジャーを動かして押しまたは引きの動作を行い、通電停止時は内部スプリングがプランジャーを初期位置に戻します。オープン、チューブ型、ラッチ型（latching）やカスタムタイプの構成が可能です。一般的な動作電圧はDC3V、6V、12V、24Vです。ストロークと出力力は用途に応じて選定します。

用途

• 産業用自動化（バルブ駆動、部品仕分け、位置決め）
• スマートロックおよびアクセスコントロールシステム
• 自動販売機（供給・釣銭機構）
• 医療機器（試験機器、液体供給、診断装置）
• オフィス機器（プリンター、スキャナーの用紙送り）
• 車載部品（燃料フラップロック、トランスミッションロック、シート調整）

利点

• コンパクトで高速な動作、取り付けが容易
• 低メンテナンスで信頼性の高い設計
• 大型アクチュエータと比べて省エネルギーで、OEM向けに容易にカスタマイズ可能
• 推奨条件下で良好な繰返し性と長寿命

欠点

• 大型アクチュエータに比べストロークが制限され、出力力は中程度
• 連続運転で発熱する可能性があるため、デューティサイクルや熱管理に注意が必要
• ストローク増加に伴い力が低下する；不適切な電圧や過負荷は寿命を短くする
• 過酷環境では湿気や粉塵への保護が必要

トラブルシューティング - よくある問題と対処

• 動作しない：電源電圧、配線、コイル抵抗を確認
• 押引力が弱い：電圧を確認、可能ならストロークを短くする、磁気干渉や障害物を取り除く
• 過熱：デューティサイクルを下げ、放熱を改善、電圧と負荷を確認
• 作動時の異音：取付の緩みや内部摩耗を点検
• 応答が遅い：電源、スプリングの状態を確認し、機構を清掃/潤滑して異物を除去
• 腐食：湿潤環境では耐食材料や保護コーティングを指定

製品データシート（選択された技術値）
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

技術仕様

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
