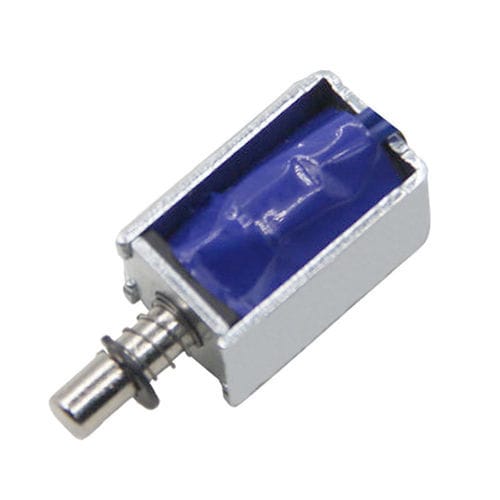

直線型ソレノイド WL0420

ロックコンパクトオープンフレーム

製品概要
ソレノイド プッシュプルアクチュエーター WL0420 は、コンパクトな設置向けに設計された電磁式の直線アクチュエーターです。DC駆動で、往復（プッシュ／プル）の線形動作を提供し、ストローク、取り付け方式、動作サイクルを用途に合わせて設定できます。

特長

• 狭小スペースに対応するコンパクト設計
• 高速応答と双方向での再現性のある直線動作
• 各種DC電圧および動作サイクルに対応
• カスタマイズ可能：ストローク長、取り付け方法、出力力、コイル仕様
• 材料：銅コイル、低炭素鋼フレーム、鉄製プランジャ、ステンレス製シャフト、リターンスプリング

用途

• 産業用自動化：仕分けモジュール、包装機構、アクチュエータサブシステム
• セキュリティ・ロック：電気錠、キャビネットロック、アクセスパネル
• 自動販売機：製品解放・ロック機構
• 自動車：トランク解放、給油口ロック、ヘッドライトアクチュエータ
• 医療機器：バルブ駆動、機械的スイッチ要素
• 家電：洗濯機、コーヒーメーカー、プリンター

カスタマイズとオプション

• 電圧オプション：5V、12V、24Vなどの一般的なDC電圧、要望に応じたAC設計
• 調整可能項目：ストローク、出力力、コイル巻数、取り付け形状
• 連続運転仕様は専用のコイルおよび熱管理を要する

利点と欠点

• 利点：構造が単純、応答速度が速い、量産に適した費用対効果、コンパクト
• 欠点：連続運転時の発熱、ストローク増加に伴う力の低下、モーター駆動アクチュエータに比べてストロークが制限される、動作音が発生する場合がある、高温で磁力が低下する可能性

仕様 / 技術仕様

• 型番：WL0420
• 外形（典型例）：20.5 × 12 × 11 mm（例）
• プランジャ径：φ4 mm
• 定格電圧（例）：DC 12V
• ストローク範囲（例）：0–5 mm
• 力（例）：0.2–2 N
• 出力（例）：13 W
• 電流（例）：1.09 A
• コイル抵抗（例）：11 Ω
• 寿命（例）：≥ 1,000,000 サイクル
• 動作サイクル（例）：0.5 s ON、2 s OFF（典型的な間欠動作）
• 一般的な力の範囲：小型 1–10 N、 中型 10–50 N、 重負荷 50–200 N+
• 備考：初期（閉）位置で最大力を発生し、ストロークに伴い力は低下する。連続運転には専用のコイル／熱設計が必要
