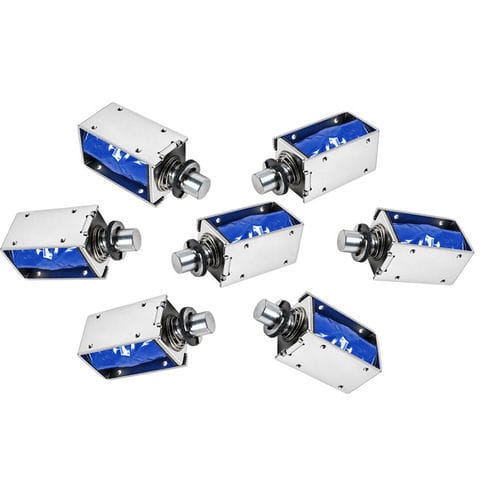

保持型ソレノイド WL1253

直線型ロックメンテナンス不要

製品概要
WL1253は、産業用自動化、機械、錠前、モーションコントロールシステム向けに電気エネルギーを高力の直線運動に変換する大型プッシュプルソレノイドです。ソレノイドコイル、精密加工された強磁性プランジャ、堅牢な金属ハウジング、最適化された磁回路を組み合わせ、安定したプッシュ／プル動作と再現性の高い性能、長寿命を提供します。

動作原理
コイルに直流電圧を印加すると磁場が発生し、内部プランジャを作動させます。コイルの極性、磁回路の設計、機械的配置により、プランジャは引きと押しの両方向の動作を行います。電流が除去または逆転された際の復帰は、内蔵のリターンスプリングまたは外部機構により行われます。

主な特長

• プッシュおよびプルの双方向動作で高い出力力
• 耐久性のある金属ハウジングと精密プランジャにより安定した性能
• 効率的なエネルギー変換を実現する最適化された電磁設計
• 電圧、ストローク、力、取り付けのカスタマイズが可能
• 機種により連続運転または間欠運転に対応
• 高速応答、低メンテナンス、良好な再現性

産業用途

• 自動化装置：クランプ、位置決め、解放動作
• 産業機械：治具制御、工具交換システム、重負荷装置
• セキュリティ・アクセス制御：電気錠、ドア機構
• 医療機器：可変機構や位置決めシステム
• 自動販売機、試験装置、電気キャビネット、カスタム自動化システム

設計および選定の注意

• 出力力はコイル位置、電流、磁気回路設計、エアギャップ、プランジャ径およびストローク長に依存します
• プッシュ力とプル力は異なります。要求される作動位置での力-ストローク特性を必ず確認してください
• デューティと発熱を考慮してください。連続運転が高い場合は熱放散を考慮したコイル設計が必要です
• 安全係数を適用してください：軽負荷で通常1.2–1.5、産業用途で1.5–2、強い振動/衝撃の場合2–3
• 使用温度範囲および必要な環境保護を確認してください

力の計算ガイダンス（概要）

• 総負荷（重力、摩擦、ばね力）を算出し、適切な安全係数を適用する
• 摩擦、ばねのプレロードおよび追加の抵抗力を負荷計算に含める
• ストロークに沿った力の変動を考慮する：最大力は通常終端で発生し、エアギャップが大きくなると低下する
• 要求ストロークでの力が算出した必要力を上回るソレノイドを選定する

利点と制約

• 利点：小型で高力のアクチュエータ、双方向動作、高速応答、カスタマイズ可能で油圧/空圧に比べ保守が少ない
• 制約：高力モデルは消費電力が増え熱を発生する可能性がある；ストロークは一般に空気シリンダより短い；デューティと負荷の適合が不十分だと過熱や寿命低下の原因となる

仕様 / 技術データ

• Brand: Weilong Technology
• Model Number: WL1253
• 定格電圧 (V): DC6-60V
• 定格電力 (W): 10-100 W
• 動作モード: Push and Pull
• 保持力 (N): 1 N〜10 N
• ストローク (mm): 2-10 mm またはカスタム
• 使用率: 連続または100-80%
• 寿命: 200,000 サイクル
• 認証: CE、RoHS、ISO9001
• 材質: 高級磁性鉄
• リード線長 (mm): 200 mm
• 取付方式: ネジ
• 寸法公差: ±0.1 mm
• 防水: なし
• 絶縁等級: B
• 耐電圧試験: AC 600V 50/60Hz 2s
• 無励磁時保持力: 0
• 動作温度: -10°C〜100°C
• デューティサイクル: 1-100%
• ねじ深さ (mm): /
• 支払条件: TT または視認信用状 (LC)
• サンプル注文: 可
• 保証: 1 年
• 最小発注量 (MOQ): 1000 pcs
• 供給能力: 5000 pcs/週
• 納期: 30 日
• 積出港: Shenzhen
