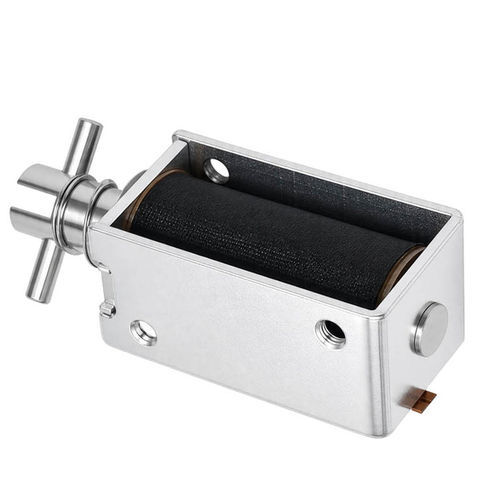

直線型ソレノイド WL0729

メンテナンス不要コンパクトDC

概要
産業用オートメーションおよび電気機械システム向けに設計された、制御された双方向の直線運動を提供するコンパクトな直線型プッシュプルソレノイドアクチュエータです。内部コイルに通電すると磁場が発生し、プランジャーが軸方向に移動して押し・引きの力を発生します。

主な利点

• 高速かつ繰り返し可能な直接的な直線運動
• 狭い設置スペースへの組込みに適したコンパクト設計
• 用途に合わせた電圧、ストローク、取付オプション
• 適切に仕様を選定すれば高サイクル環境での低メンテナンス運用が可能

動作原理
アクチュエータは可動鉄製プランジャーを囲むコイルで構成されます。通電するとコイルは磁場を生成し、プランジャーを引き寄せまたは反発させて直線移動を生じさせます。典型的な流れ：

• コイルに電流が供給される
• 磁場が発生する
• プランジャーが軸方向に移動（押し/引き）
• 機械的出力がバルブ、ロック、スイッチを動作させる
• 復帰機構（通常はばね）または通電停止でプランジャーが元に戻る

主な特徴

• 1–7 mmの選択可能なストロークを持つプッシュプル動作
• 幅広い入力電圧（DC 3–48V）および10–20 Wの電力バリエーション
• 亜鉛めっき処理を施した炭素鋼ハウジングによる機械的保護
• オプション構成：スプリングリターン、高耐久サイクル、騒音低減、調整可能な取付
• 絶縁クラスFおよび耐電圧試験（AC 600V 2s）

適用分野

• 工場自動化：クランプ、フィーダー、位置決め、迅速な切替操作
• 自動車サブシステム：ドアロック、燃料装置、安全用インターロック
• 医療機器：ポンプ、診断装置、調整機構
• セキュリティ／アクセス制御：電気錠、自動ドア
• その他：自動販売機、ロボット、空調、農業機器、実験室機器

製品データシート（概要）

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

トラブルシューティング / メンテナンス

• アクチュエータが動かない：電源電圧、配線、コイルの導通を確認；コイル破損時は交換
• 出力力が弱い：正しい電圧、適切な機種選定、機械的負荷を確認
• 過熱：連続運転や誤った電圧、過大なデューティーによる可能性；冷却または高デューティーモデルを選択
• 動作が遅い：摩擦、破損したスプリング、電流不足を点検
• 異音：取付の緩み、ずれ、機械的衝突を確認
• 寿命低下：過負荷や環境要因を避け、適切な設置と定期点検を実施
