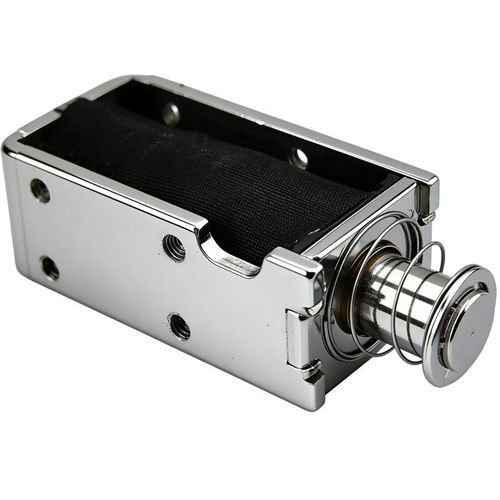

直線型ソレノイド WL0840

ロック選別コンパクト

製品概要
WL0840 プッシュプルリニアソレノイドは、産業・商用機器向けの短行程リニアアクチュエータです。コンパクトで応答が速く、ロッキング機構や自動販売機、各種自動化機構への電気的簡易統合に適しています。

動作原理
本体には通電時に磁場を発生する銅製コイルが組み込まれています。コイル内の強磁性プランジャが軸方向に移動して押す／引く力を発生します。非通電時はバネや機械的リターンで復帰します。行程と力は規定範囲内で調整可能です。

主な用途 / 応用例

• 産業オートメーション：部品選別、ピック＆プレース、小型機構の駆動。
• アクセス制御・錠：ドアやキャビネット、電子ロックの高速施錠／解錠。
• オフィス・商業機器：プリンター、複合機、チケット発券機、ATM。
• 自動車：燃料蓋アクチュエーター、トランク開放、ラッチ機構。
• 医療機器：アナライザー、流体弁など短行程で精密な作動が必要な機器。
• 自販機・セルフサービス機：商品排出、コイン処理、ディスペンサー。
• 家電：制御給液器、小型機械的作動。

利点

• 狭いスペースへの組み込みが可能なコンパクト設計。
• 短行程・高サイクルに適した高速応答。
• 可動部が少ないシンプルな構造で保守が容易。
• 用途に合わせて行程・力を調整可能。

制約 / 欠点

• モーターや空気圧アクチュエーターに比べ行程が短く、長行程には不向き。
• 行程が長くなると出力力は低下する（力−位置のトレードオフ）。
• 連続運転や高デューティでは発熱と消費電力が増加する。

注記
コンパクトさ、速度、繰り返し性が求められる短行程リニアアクチュエーション向けに設計されています。動作動画（YouTube）や電気・機械の取り付けガイドを参照してください。

仕様

• 型番: WL0840
• 寸法 (AS 0840): 41 x 15 x 20 mm (L x W x H) / 1.61 x 0.59 x 0.79 in
• 電圧: DC 12 V または DC 24 V
• フレーム材質: 炭素鋼 電気めっき（亜鉛またはニッケル）; 48時間塩水噴霧試験合格
• プランジャ材質: 炭素鋼 電気めっき（亜鉛またはニッケル）; RoHS準拠; 48時間塩水噴霧試験合格
• コイル: 純銅線
• ストローク: 4–10 mm (調整可能)
• 力: 1.5–8 N (調整可能)
• 消費電力: 0.24 W
• 電流: 1 A
• 抵抗: 10 Ω
• 耐久性: ≥ 200,000 サイクル
• 動作周期: 1 s ON / 9 s OFF
