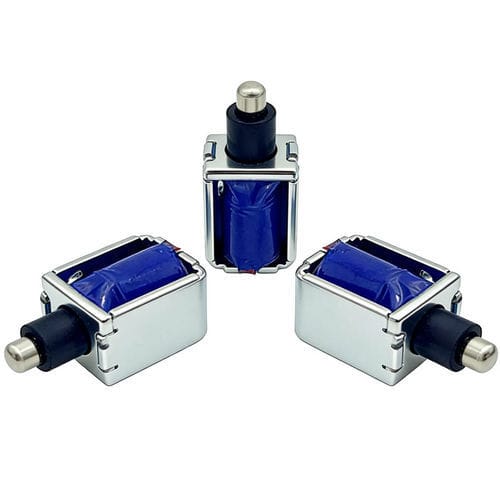

直線型ソレノイド WL0415

超小型コンパクト24V

概要
ミニプッシュプルソレノイドは、銅線コイルに電流を通して磁場を発生させ、その磁場で金属プランジャを移動させることで電気エネルギーを精密な直線運動に変換する小型の電気機械デバイスです。取り付け向きにより押し動作（プッシュ）または引き動作（プル）に設定できます。ミニプッシュプルソレノイドは、スマートロック、自動販売機、医療機器、ロボティクスなど、短い行程でコンパクトかつ高速・精密な機械動作が求められる用途で広く使われます。

要約
ミニプッシュプルソレノイドは小型で応答が速く構造が単純なため、設置スペースが限られるが信頼できる直線運動が必要な用途に適しています。設計者は電圧、行程長、出力力に基づきバリアントを選定します。

動作原理

• 銅線コイルに電流が供給されます。
• コイルの周囲に磁場が発生します。
• ソレノイド内の強磁性プランジャが磁場に引き寄せられ、直線運動（構成によりプッシュまたはプル）を生じます。
• 電源が切れると復帰用スプリング（または同等品）がプランジャを戻します。
• 単純な磁気引力により高速で精密、繰り返し可能な直線動作が得られます。

用途

• 産業用自動化（作動、制御機構）
• スマートロックおよび電気錠システム
• 自動販売機（製品解放機構）
• 医療機器（精密な直線作動を要するバルブ、ポンプ）
• ロボティクス（機構用の直線アクチュエータ）
• オフィス機器：プリンター、POS/レジ、電子ロッカー

利点と欠点

• 利点：狭小スペースに適したコンパクトさ、応答速度の速さ、単純で信頼性の高い電磁動作、比較的低コスト、複数の電圧/行程/力バリエーションが利用可能、機械部品が少なく寿命が長い。
• 欠点：大型の電磁装置と比べて最大出力力が制限される、通常行程は短い、高負荷や連続運転ではコイルの発熱が問題となる場合があるため熱対策が必要、誤動作や過熱を避けるため正しい電圧指定が必要。

設計・選定ガイド

• 供給電圧（一般的に5V、12V、24V DCまたはカスタム）を選定し、コイルの過熱を避ける。
• 行程長を指定する（典型的なミニ行程：約2 mm〜10 mm；多くは2〜5 mmが標準；長行程はカスタム対応可能）。
• 必要な引張/押圧力を定義する（コイル出力、磁気回路設計、プランジャ材質、行程位置、ギャップに依存）。
• 使用周期を選ぶ：断続（短サイクル）または連続（長サイクル）；頻繁に作動する場合は連続使用対応の設計と適切な熱管理を選定。
• 設置スペースの制約や環境条件（温度範囲、湿度、粉じん/水の影響、振動）を確認する。
• 品質試験を評価する：力試験、温度試験、寿命試験、電気抵抗試験などで期待寿命を確認する。

FAQ（要点）

• 一般的な電圧：5V、12V、24V DC；その他カスタム電圧も可能。
• 典型的行程長：通常2 mm〜5 mm；カスタム行程の提供が可能。
• 力に影響する要因：コイルの電圧/電流、磁気回路設計、プランジャ材質、行程長およびギャップ。
• 熱対策がされていれば連続運転可能な設計もある；他は断続運転専用。
• 期待寿命：良好に製造されたマイクロソレノイドは、使用サイクル、機械負荷、環境、材料により数十万〜数百万サイクル稼働可能。

仕様 / 技術データ

• Model NO.: WL0415 Mini Push Pull Solenoid
• アクチュエータ：電気式
• 接続形式：ねじ
• タイプ：ダイレクトアクティング（直動式）
• 材料：炭素鋼ハウジング
• 圧力：通常圧力
• バルブ構造：直動式ピストン構造
• 電源：DC 3-24V（ソレノイドバリアントの範囲）
• 用途：産業用途
• 動作形式：引き・押し
• MOQ：500 PCS
• コーティング：Znコーティング
• 動作温度：-30℃〜80℃
• 絶縁・保護等級：クラスB
• 輸送パッケージ：ブラウンボックス
• 仕様：Frame PushPull Serial
• Trademark：Weilong
• 原産地：China
• HS Code：8505909090
