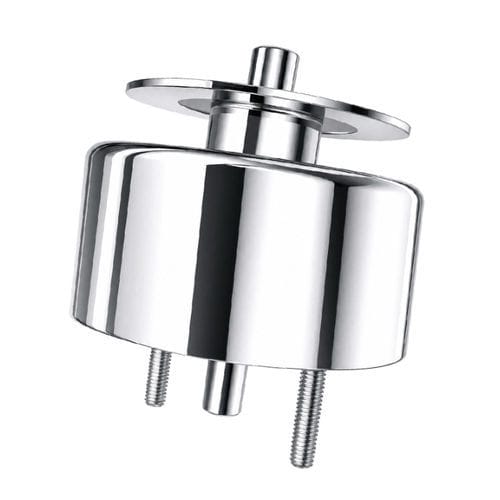

直線型ソレノイド WL5931

メンテナンス不要管状コンパクト

概要
WL5931は、電気入力を精密な直線の押し／引き動作に変換するコンパクトな管状プッシュプル磁気ソレノイドです。省スペースで高い再現性と高速応答が求められる産業用自動化、アクセス制御、機器のアクチュエータ用途に適しています。

特長

• コンパクトな管状プッシュプル設計で応答が速く低騒音。
• 一般的な定格電圧：DC 12 V、24 V（その他電圧は要相談）。
• ストローク5–15 mm、出力力10–30 Nで用途に合わせてカスタマイズ可能。
• 防水・防塵・高温対応の巻線オプションあり。
• 構成により断続運転または連続運転に対応、典型的な動作率（Duty）は10%–30%。

製品概要
コイル、プランジャー／アーマチュア、ハウジング、リターンスプリング（構成による）で構成されます。ハウジングは亜鉛めっき処理を施した炭素鋼、絶縁クラスF。オープンフレーム、チューブ型、ラッチ型などのバリエーションがあります。リード線長は約200 mmです。

データシート（主要パラメータ）
Brand: Weilong Technology
Model Number: WL5931
Rated Voltage (V): DC 12 V or 24 V
Rated Power (W): 20–30 W
Work Model: Tubular Push‑Pull Type
Holding Force (N): 10–30 N (約1.8 kgf)
Stroke (mm): 5–15 mm
Reset Time (s): 0.05 s (50 ms)
Service Life: 約100,000サイクル
Certifications: CE, RoHS, ISO9001
Material: 炭素鋼ハウジング（亜鉛めっき）
Lead Wire Length (mm): 200
Tolerance of Dimension: ±0.1 mm
Water‑proof: なし（シール仕様は要相談）
Insulation Class: F
Hi‑Pot Test: AC 600 V 50/60 Hz 2 s
Operating Temperature: −10 °C ～ 100 °C
Duty Cycle: 1–100%（典型稼働率 10%–30%）
保証: 1年
MOQ: 1000個；供給能力: 5000個/週；納期: 30日；出荷港: Shenzhen

産業用途

• 自動化：仕分け、包装、位置決め、ラインの切替。
• アクセス制御、電気錠。
• 自動車：ロック機構、燃料・変速機のアクチュエータ。
• 医療機器：注入ポンプ、診断機構など精密な直線運動を要する装置。
• OA機器：プリンター、複合機、販売機。

長所と短所

• 長所：小型で取り付けが容易、ストローク／力の調整が可能、メンテナンスが少なく指定条件下で長寿命。
• 短所：連続通電による発熱でコイル寿命が短くなる可能性、長いストロークでは力が低下、敏感な電子機器近傍ではEMI対策が必要な場合あり。

トラブルシューティング＆メンテナンス
動作しない場合は電源とコイルの導通を確認してください。過熱が疑われる場合はDutyを確認し連続運転を避けてください。動きが遅い・詰まる場合は汚れ、腐食、位置ズレを点検してください。定期点検、適切な取り付けと指定の遵守が信頼性を高めます。

選定のポイント

• システムに合った動作電圧を選定（6/12/24 V DCが一般的）。
• 必要な力とストロークを決定する。ストロークが長くなると力が低下する点に注意。
• 指定のDutyを守るか、連続運転用モデルを選択する。
• 過酷環境ではシール／高温仕様を検討し、コネクタ・リード線仕様を事前に確認する。
