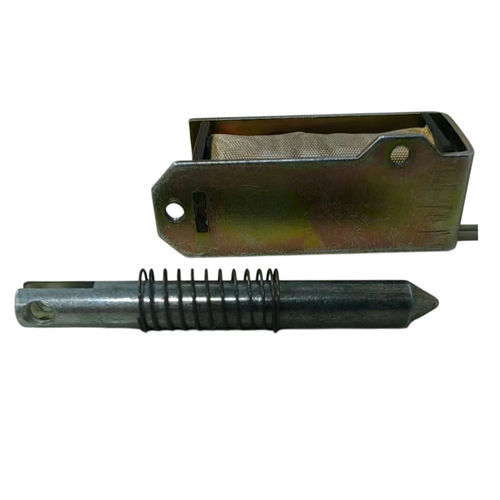

直線型ソレノイド WL 0643

オープンフレーム24VDC

製品概要 WL 0643 は Weilong Technology 製のフレーム型引き型ソレノイドです。ラッチ、ロック、機械的リンクの作動用に制御された引張力を発生させるための直線型電磁アクチュエータです。オープンフレーム構造により応答性が高く、自動化機器やオフィス機器、産業機器への組み込みが容易です。

用途

• 自動販売機（硬貨・紙幣機構）
• 扉、キャビネット、金庫の施錠/解錠システム
• オフィスオートメーション（プリンター、複合機、ATM）
• 医療機器・診断装置
• 産業機械（仕分け、駆動リンク、制御システム）

動作原理 直流電流がコイルを流れると磁場が発生し、プランジャー（アーマチュア）をコイル内に引き込み、直線的な引き動作を生じます。電源遮断時はリターンスプリング（内蔵または外付け）によりプランジャーが復帰します。ストローク、引張力、定格Dutyは用途に応じて調整可能です。

技術仕様

• ブランド: Weilong Technology
• 型番: WL 0643
• 定格電圧: DC 12 V または 24 V
• 定格電力: 4–8 W
• 動作方式: 引きタイプ
• 引張力: 0.5–1 N
• ストローク: 3–6 mm（カスタム対応）
• 動作 Duty: 1 s ON, 3 s OFF
• 寿命: 約 200,000 サイクル
• 認証: CE, RoHS, ISO9001
• 材質: 磁性炭素鋼
• リード線長: 200 mm
• 取り付け方式: 側面ネジ取付（M3 × 8 mm ねじ深さ）
• 寸法許容差: ±0.1 mm
• 防水性: なし
• 絶縁クラス: B
• 耐電圧試験: AC 600 V 50/60 Hz 2 s
• 無励磁保持力: 0 N
• 使用温度: -10 °C〜100 °C
• Duty 範囲: 1–100%
• ねじ深さ: M3 × 8 mm
• 支払条件: TT または 視認可能な LC
• サンプル注文: あり（10–15 日）
• 保証: 1 年
• MOQ: 500 個；供給能力: 2000 個/週；納期: 約 30 日；出荷港: Shenzhen Yantian

FAQ / 注意事項

• 引き型ソレノイドとは？ 通電時にプランジャーをコイル内に引き込み、制御された引張力を発生させる電気機械式アクチュエータです。
• 引き型と押し型の違い：引き型はプランジャーを内側に引き、押し型は外側に押し出します。一部の機構はレバーで両動作を実現します。
• 性能に影響する要因：定格電圧/電流、ストローク長、Duty、引張/保持力、使用温度範囲。
• Dutyに関する注意：過熱を避けるため標準モデルは間欠運転向けに設計されています。連続運転仕様は熱特性が異なります。
