工業用チェーン

チェーンピッチ: 6.35 mm - 76.2 mm

標準型ローラチェーンの番号および寸法は、JIS B 1801に準拠しております。1987年世界で初めて継ぎ目のない、ソリッドブシュ&ローラを採用。初期伸び、耐摩耗性を大幅に向上させ、その特性を生かして、さらにピン、リンクプレートに特殊加工を施すことにより、最大許容張力（疲労強度）をMAX32%UPすることに成功いたしました。 標準型ローラチェーンのブシュは継ぎ目のない一体成形で、さらに鋼の繊維方向を円筒長手方向にすることでブシュ自体の割れを克服しました。潤滑油が保持され、過酷な条件下でも優れた耐摩耗性を発揮します。さらに、ピン・リンクプレートに特殊加工を施すことにより、最大許容荷重が従来品に比べ12～32%（#40～#240）向上しました

チェーンピッチ: 6.35 mm - 50.8 mm

ステンレスローラチェーンは、300クラスステンレス鋼を素材としたチェーンです。酸性やアルカリ性の雰囲気、水のかかる場所及び低温、高温等の特殊環境下で使用する場合に適しています。

チェーンピッチ: 100 mm - 600 mm

... 製鉄所では、高炉や平炉で使用されるH形鋼、フラット、パイプ、ブッシェルなどの重量物の搬送に使用されるチェーンです。 また、熱、粉塵、水環境などの厳しい条件下で使用される特注チェーンもあります。 ...

チェーンピッチ: 200 mm

... ピッチ伸びを最小限に抑えることで、長寿命を実現します。 チェーンの寿命を左右する要因の一つであるピッチ伸びは、ピンとブシュの摩耗によって発生します。VKシリーズは、ピン・ブシュの材質と熱処理の組み合わせを最適化することで摩耗を低減し、チェーンの伸びを抑えて長寿命を実現しました。 過酷な環境下でピッチ伸びが大きな問題となる用途に適しています。 ...

チェーンピッチ: 9.525 mm - 50.8 mm

“SBR”タイプはソリッドブシュとソリッドローラーを標準装備した汎用ローラーチエンです。英国規格のBS 228およびドイツ規格のDIN 8187ローラーチエンと完全な互換性があります。 継ぎ目のない真円度の高いブシュがピッチ精度を向上させ、また軸受部に掛かる圧力を分散させる事で、摩耗量を最小限に抑えた高精度・長寿命が特徴です

チェーンピッチ: 25.4 mm - 50.8 mm

“DC”タイプは標準ローラーチエンよりプレート枚数を2倍にする事で、1列チエンでありながら、2列チエンに近い破断強度を実現させています。 より高い引張強さと省スペースが求められる用途に適した高強度ローラーチエンです。“DC”タイプと“TC”タイプのローラーチエンは、標準歯型のスプロケットが使用できます。チエン速度は50m/min以下が理想的です。

チェーンピッチ: 12.7 mm - 50.8 mm

“SLR”タイプのローラーチエンには、高品質の潤滑剤を含浸ブッシュに採用しています。焼結されたブッシュは、潤滑が最も必要とされるピンとプッシュの接触部分に潤滑油を均一に流出させます。プレートには、黒染め処理が施され多少の耐食性を持たせています。“SLR”タイプのローラーチエンは出荷前に給油を行っております。 08B SLRの多列中間プレートの厚みは1枚1.25mmです。20B SLR 以上の継手リンクは全て割りピン式です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。

チェーンピッチ: 12.7 mm - 25.4 mm

“SS”タイプのローラーチエンは、腐食性が高く、低温、高温、温度変化の激しい環境下で使用できます。杉山製のステンレスローラーチエンの部品はすべて304ステンレス鋼を使用しており、高い耐食性と耐熱性を実現しています。ご要望に応じて316、600ステンレスローラーチエンもご用意できます。 08B SSの多列中間プレートの厚みは１枚1.25mmです。ステンレスチェーンについては出荷前の塗油を行っておりません。水中もしくは、水がかかる雰囲気以外でご使用になる場合は、ご使用前に給油をおすすめします。給油なしでご使用になった場合、早期にチェーンが屈曲不良を起こす可能性があります。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。

チェーンピッチ: 12.7 mm - 50.8 mm

“AP”タイプはRoHS指令に対応しています。耐食性はニッケルメッキや亜鉛メッキに比べてはるかに優れており、杉山製の標準ローラーチエンの強度と耐久性を兼ね備えています。“AP”タイプは、耐食性と高い強度が必要な雰囲気に最適です。 08B APの多列中間プレートの厚みは１枚1.25mmです。16B AP 3列と20B AP以上の継手リンクは全て割りピン式です。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。Aqua-Proof仕様の製品が直接食品に接触する場合や剥離片や摩耗粉が食品に混入する恐れがある場合は、使用しないでください。

チェーンピッチ: 12.7 mm - 50.8 mm

“AP SLR”タイプのローラーチエンは、耐食性と自己潤滑力の両方を持ち合わせるように設計されています。含油ブッシュを除くすべての部品は、組立前に二重構造のコーティング処理を施し、高い耐食性を実現しています。“AP SLR”タイプのローラーチエンは、出荷前の給油を行っております。 08B AP SLRの多列中間プレートの厚みは1枚1.25mmです。20B AP SLR 以上の継手リンクは全て割りピン式です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。Aqua-Proof仕様の製品が直接食品に接触する場合や剥離片や摩耗粉が食品に混入する恐れがある場合は、使用しないでください。

チェーンピッチ: 12.7 mm - 31.75 mm

“NP”タイプのローラーチエンは、軽度の耐食性があり、きれいな外観に仕上げています。軽い腐食環境にさらされる屋外やチエンの見た目を重視する機械に最適です。組み立て前に、すべての部品にニッケルメッキ処理を施しています。“NP”タイプのローラーチエンは、ご指定がない限り、出荷前の給油を行いません。納品前に注油が必要な場合は、当社までお問い合わせください。 08B NPの多列中間プレートの厚みは１枚1.25mmです。20B NPの継手リンクは割りピン式です。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。摺動部ではメッキの剥離や摩耗が発生しやすいので、剥離片や摩耗粉が混入して問題になる環境の場合は使用しないでください。

チェーンピッチ: 12.7 mm - 50.8 mm

“F”タイプは、プレートをくびれの無いフラット形状(小判形)にして、搬送物を直接載せる事を可能にした搬送用に適したチエンです。

チェーンピッチ: 12.7 mm - 50.8 mm

“LL”タイプのリーフチエンは、同じピッチサイズのBS標準ローラーチエンのピンリンクプレート形状と板厚で構成されています。LLの後の最初の2つの数字でチエンのピッチを示し、最後の2つの数字でプレートの枚数を示しています。主に、低中荷重で衝撃が少ない条件での使用を想定しています。

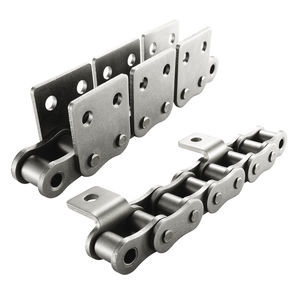

チェーンピッチ: 12.7 mm - 31.75 mm

08B ATTから16B ATTの継手リンクは全てクリップ式です。20B ATTの継手リンクは割りピン式です。
