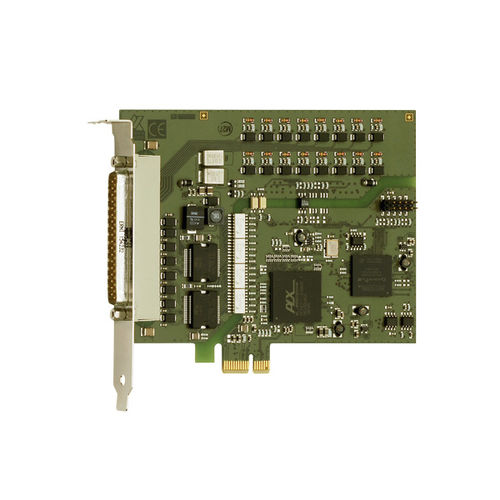

Placa de E/S digital APCIe-1500

com 32 entradas digitaisPCI Expressbarramento PCI

A placa PCI-Express 32 digital I/O APCIe-1500 tem 32 entradas/saídas digitais, 24 V, 14 entradas são interruptíveis. As 16 saídas digitais de alimentação estão equipadas com díodos de proteção e filtros. A placa é totalmente compatível com a placa PCI APCI-1500. É especialmente adequada para aplicações como o controlo industrial de E/S, a comutação de sinais, a monitorização ON/OFF de motores, luzes, etc., em ambientes industriais adversos. A APCIe-1500 possui entradas interruptíveis. Estas substituem os processos de consulta cíclica contínua (polling) para tarefas de monitorização e avaliação de rotina. Isto alivia a carga do processador e do software. Quando as entradas digitais mudam de estado, o APCIe-1500 gera uma interrupção, de modo a que o sistema reaja ao evento através da rotina de interrupção, cumprindo assim os critérios de tempo real. Características 3 temporizadores programáveis Conector e software compatíveis com as placas de E/S digitais APCI-1500 para o barramento PCI e CPCI-1500 para o barramento CompactPCI Conector compatível com a placa ISA PA 1500 Programa de monitorização para testar e configurar as funções da placa Entradas: 16 entradas digitais opticamente isoladas, 24 V, incluindo 14 entradas interruptíveis Proteção contra a tensão inversa Todas as entradas são filtradas Saídas: 16 saídas digitais opticamente isoladas, 10 V a 36 V Corrente de saída por canal 500 mA Temporizador de vigilância programável para repor as saídas a "0" Relatório de diagnóstico através do registo de estado em caso de curto-circuito, sobreaquecimento, queda de tensão ou watchdog Interrupção accionada por watchdog, temporizador, erro No arranque, reposição das saídas a "0" Corrente de curto-circuito para 16 saídas ~ 3 A tip
