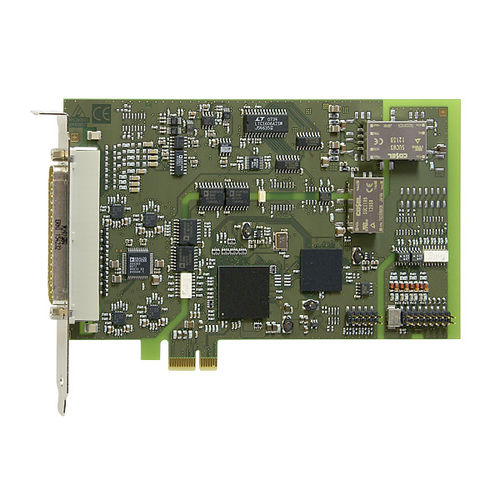

Placa de E/S analógica APCIe-3121

digitalPCI Expressde corrente

A placa de E/S analógica PCI-Express APCIe-3121 tem 16 entradas SE, 8 saídas analógicas, 16 bits e 8 E/S digitais. A placa é especialmente adequada para aplicações no controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc., em ambientes industriais adversos. Características Entradas analógicas 16 entradas simples / 8 entradas diferenciais resolução de 16 bits Taxa de transferência: 100 kHz Gamas de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal DMA PCI Express para aquisição de dados analógicos Proteção contra sobretensão Filtros de entrada: 159 kHz Aquisição analógica Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através de controlo de temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição accionada através de software, temporizador, evento externo Funções de acionamento: Disparo por software ou disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal de 0 V para 24 V na entrada digital 0. Interrupção: fim do canal único, fim do multicanal, fim da lista de varrimento
