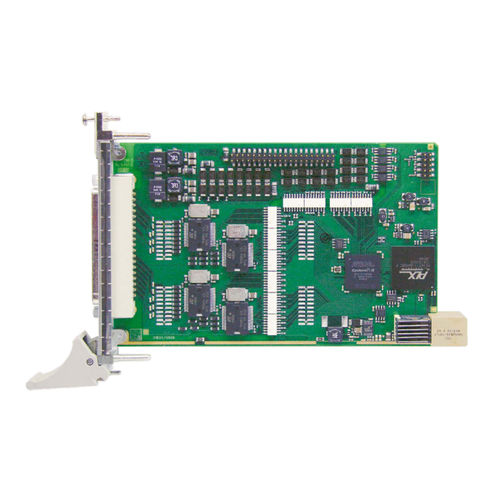

Cartão CompactPCI digital CPCIs-1564

serial

A placa CompactPCI Serial 64 digital I/O CPCIs-1564 tem 32 entradas digitais, 24 V, e 32 saídas digitais, 24 V. 16 entradas são interruptíveis. Os canais 0-2 podem ser utilizados como entradas de contador de 32 bits (até 500 kHz). A placa destina-se à placa de E/S industrial, pelo que todas as entradas são filtradas e protegidas contra a tensão inversa. As entradas e saídas estão opticamente isoladas até 1000 V e protegidas contra transientes rápidos, sobretensão, descarga eletrostática e EMI de alta frequência. A placa tem uma gama de temperaturas alargada de -40 °C a +85 °C. Características Entradas 32 entradas opticamente isoladas, 24 V, incluindo 16 entradas interruptíveis Os canais 0-2 podem ser utilizados como entradas de contador de 32 bits (até 500 kHz) Proteção contra tensão inversa Todas as entradas são filtradas Saídas 32 saídas opticamente isoladas, 11 a 36 V Corrente de saída por canal 500 mA Corrente total: 3 A tip. (com fusível através de resistência PTC) Watchdog para repor as saídas a "0" No arranque, reposição das saídas a "0" Limite de corrente: ~1,5 A por 8 canais (através de PTC) Corrente de curto-circuito por saída ~1,5 A tip Fusível auto-rearmável (fusível eletrónico) Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Alimentação de tensão externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 7 V Temporizador / Watchdog / Contador 2 temporizadores (resolução de 12 bits), dos quais um pode ser utilizado como watchdog 3 contadores (32 bits)
