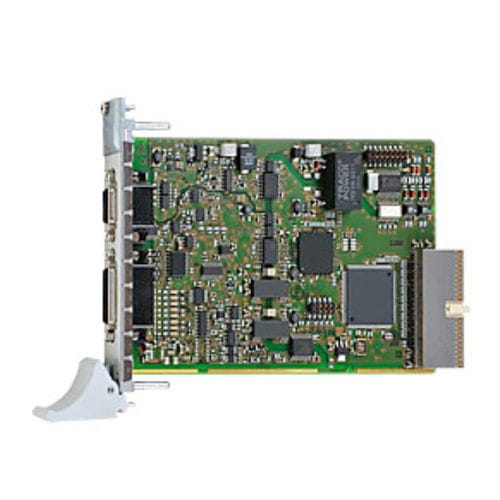

Placa de E/S analógica CPCI-3009

TTLRS-422com 4 saídas analógicas

A placa de E/S analógica CompactPCI CPCI-3009 tem 16 entradas diferenciais SE/8, 16 bits, 4 saídas analógicas, 12 bits, e um módulo de função de contador reprogramável. Caracteriza-se por aplicações flexíveis, elevada precisão, velocidade e fiabilidade no ambiente industrial adverso. O módulo de contador permite o acesso a dados de 32 bits e tem uma frequência de 5 MHz. Estão disponíveis as seguintes funções: Contador incremental, cronos para medição de frequência, largura de pulso e duração de período, E/S digital de 24 V, TTL, RS422. Outras funções estão disponíveis a pedido. A placa CPCI-3009 é uma placa multifunções e contadora rápida para o bus CompactPCI. Caracteriza-se por aplicações flexíveis, elevada precisão, velocidade e fiabilidade em ambientes industriais severos. Com esta placa, é possível pôr em prática uma grande variedade de aplicações na mesma base de hardware, graças à tecnologia FPGA. A placa é fornecida com um conjunto de funções que permitem uma elevada eficiência numa só placa. As funções são programadas utilizando o software fornecido. Pode adaptar as funções da placa aos requisitos da sua aplicação e alterá-las conforme necessário. A pedido, outras aplicações de contador podem ser adaptadas por software graças ao FPGA. Caraterísticas CompactPCI 3,3 V ou 5 V Pode ser inserido em sistemas PXI, com funcionalidades restritas Entradas analógicas: Resolução: 16-bit Taxa de transferência: 100 kHz Entradas de tensão: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal Versão com gama de entrada 0-30 V (apenas entradas SE) Aquisição analógica: Diferentes modos de entrada para a aquisição analógica: 1) Modo simples
