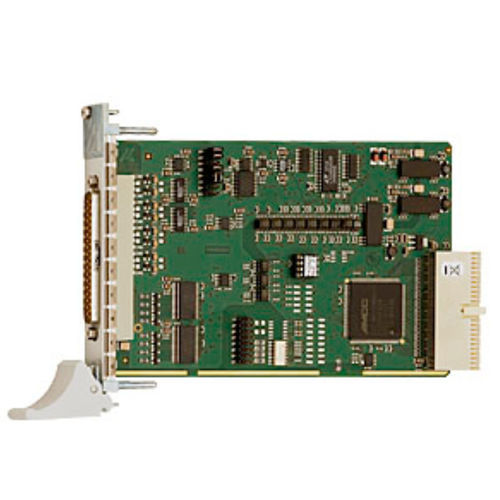

Placa de entrada analógica CPCI-3001

CompactPCIPXIprogramável

A placa de entradas analógicas CompactPCI CPCI-3001 tem 16/8/4 SE ou 8/4 entradas diferenciais, de 12 bits, com uma taxa de transferência de 100 kHz. Além disso, possui 8 E/S digitais e 2 temporizadores. A placa é especialmente adequada para aplicações no sector do controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, etc. Características Pode ser inserida em sistemas PXI, com funcionalidade restrita Programa de monitorização para testar e configurar as funções da placa Entradas analógicas: 16 entradas de terminação simples/8 entradas diferenciais ou 8 entradas de terminação simples/4 entradas diferenciais ou 4 entradas de terminação simples resolução de 12 bits Taxa de transferência: 100 kHz Tensão de entrada: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal PCI DMA para aquisição de dados analógicos Aquisição analógica: Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através de controlo de temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição accionada através de software, temporizador, evento externo Funções de acionamento: Disparo por software ou disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal de 0 V para 24 V na entrada digital 0. Interrupção: fim de canal único, fim de multicanal, fim da lista de varrimento
