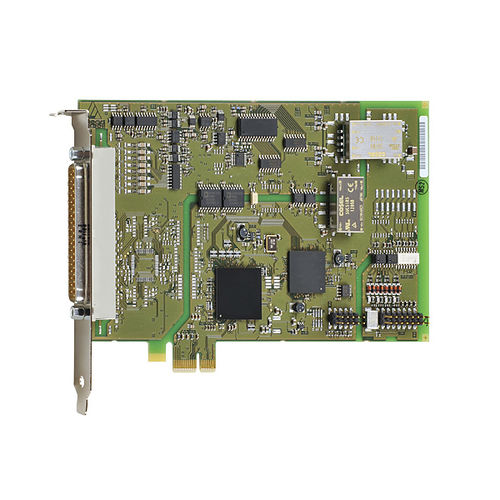

Placa de entrada analógica APCIe-3021

digitalPCI Express8 entradas digitais

A placa de entrada analógica PCI-Express APCIe-3021 tem 16 entradas SE/diferenciais, 16 bits, e 8 E/S digitais, 24 V. A placa é especialmente adequada para aplicações no controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc., no ambiente industrial adverso. Características Entradas analógicas 16 entradas de extremidade simples/8 entradas diferenciais resolução de 16 bits Isolamento ótico de 500 V Taxa de transferência: 100 kHz Gamas de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal DMA PCI Express para aquisição de dados analógicos Proteção contra sobretensão Filtros de entrada: 159 kHz Aquisição analógica Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através de controlo de temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição accionada através de software, temporizador, evento externo Funções de acionamento: Disparo por software ou disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal de 0 V a 24 V na entrada digital 0.
