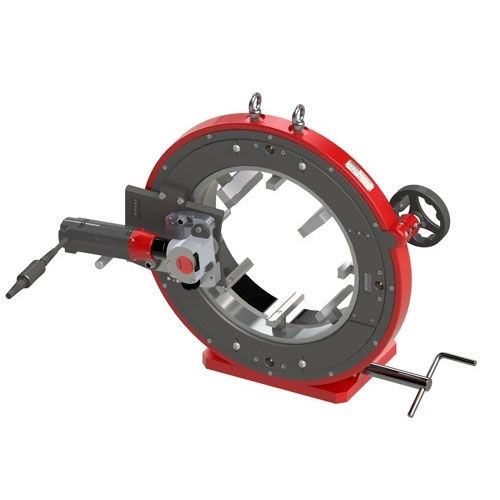

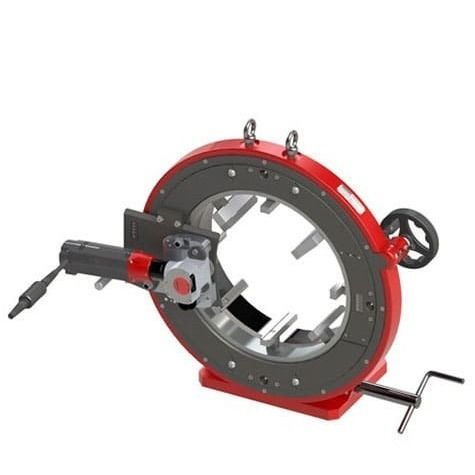

Cortador de tubos em aço inoxidável CC421

elétricoorbitalde bancada

Visão geral
A CC421 é uma máquina de corte orbital concebida para corte orbital de precisão de tubos e condutas de 8,625" a 16" (212–422 mm). Com uma lâmina giratória que se desloca concêntricamente em torno do tubo, produz cortes quadrados e sem rebarbas, preservando a circularidade e minimizando deformações. Adequada para aço, aço inoxidável e ligas exóticas, a CC421 entrega resultados repetíveis em ambientes industriais.

Alimentação e construção
Disponível com acionamento elétrico (standard ou alta velocidade) ou pneumático. Versões elétricas usam motores de 1200 W (110/220 V, 50–60 Hz). O sistema de fixação concêntrica em aço inox com múltiplos pontos de contato assegura a peça e protege contra contaminação. Roda de rotação suave, curta distância lâmina‑mordente e alavanca de penetração reduzem vibrações, prolongam a vida útil da lâmina e melhoram a segurança e produtividade do operador.

Vantagens do produto

• Gama AXXAIR CC com acionamentos elétricos ou pneumáticos e fixação concêntrica em aço inox para alta precisão de corte e redução da deformação do tubo.
• Mordentes em aço inoxidável protegem a superfície do tubo de contaminação.
• Roda de rotação suave aumenta a vida útil da lâmina e a qualidade do corte.
• Alavanca de penetração assegura o engajamento consistente da lâmina e facilita a operação.
• Curta distância lâmina‑mordente reduz vibrações e melhora a perpendicularidade.

Consumíveis & acessórios

• Lâminas de serra de alta qualidade para cortes quadrados sem rebarbas (< 0.4 mm / 0.015" de perpendicularidade; algumas lâminas < 0.25 mm / 0.01").
• Óleo e pasta lubrificantes para corte.
• Suportes para tubos longos.

Tabela de especificações técnicas
Descrição | Motor elétrico standard | Motor elétrico de alta velocidade | Pneumático
Ref. | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
Faixa de diâmetros | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
Capacidade de corte* | Até 0.6" / 15 mm | Até 0.6" / 15 mm | Até 0.6" / 15 mm
Velocidade de rotação da lâmina | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potência motor elétrico | 1200 W | 1200 W | n/a
Tensão | 110 / 220 V | 110 / 220 V | n/a
Frequência | 50 – 60 Hz | 50 – 60 Hz | n/a
Pressão de ar | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Radiação acústica máx. | 90 dB | 90 dB | 95 dB
Nível de vibração | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unitário | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
Dimensões da máquina | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
Dimensões embalagem | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
Peso embalado | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* Dependendo do tipo de lâmina e do material do tubo

Características técnicas

• Modelo: CC421
• Faixa de diâmetro exterior do tubo: 8.625" – 16" (212 – 422 mm)
• Capacidade máxima de corte: até 0.6" / 15 mm (dependendo da lâmina e do material)
• Acionamentos disponíveis: Elétrico (standard & alta velocidade) e Pneumático
• Potência motor elétrico: 1200 W
• Tensão elétrica: 110 / 220 V (50 – 60 Hz)
• Pressão do ar (modelo pneumático): 43.5 – 87 psi / 3 – 6 bar
• Velocidades da lâmina: 30–75 rpm (elétrico standard); 95–280 rpm (elétrico rápido); 60–110 rpm (pneumático)
• Peso unitário: 195 kg / 429.9 lbs
• Dimensões máquina (C x L x A): 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• Dimensões embalagem: 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• Peso embalado: 410 lbs / 186 kg
