Cortador de tubos em aço inoxidável CC1100

elétricoorbitalde bancada

Visão geral

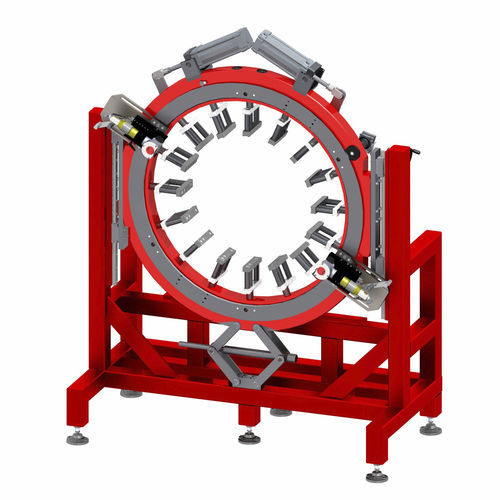

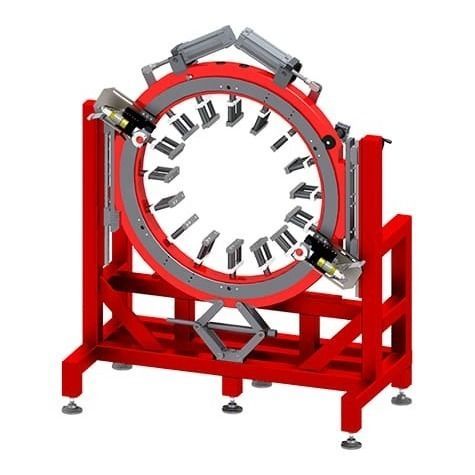

A AXXAIR CC1100 é uma máquina de corte orbital projetada para tubos de diâmetro extremamente grande, com diâmetros exteriores de 711 a 1080 mm (28–42,52 in). A lâmina orbital gira concêntrica ao redor do tubo para entregar cortes perpendiculares e de alta precisão, preservando a circularidade mesmo em materiais de parede espessa. Indicada para aços, inoxidáveis e ligas especiais, oferece desempenho constante em grandes diâmetros.

Faixa de diâmetro exterior
711 – 1080 mm / 28 – 42,52 in

Alimentação e acionamento
Opções pneumática ou elétrica com motores de 1200 W (110 V ou 220 V, 50–60 Hz na versão elétrica). Sistema de fixação concêntrico em aço inox com mandíbulas em inox para evitar deformação e contaminação. Controlo avançado da lâmina, rotação suave e opções de automação para melhorar repetibilidade, segurança e produtividade.

Vantagens do produto

• Fixação concêntrica em aço inox com múltiplos pontos de contacto amplia a faixa de corte e evita deformações do tubo.
• Mandíbulas em aço inox protegem a superfície do tubo contra contaminação.
• Roda de rotação dedicada assegura rotação uniforme, prolonga a vida útil da lâmina e melhora a qualidade do corte; rotação e fixação automáticas opcionais.
• Alavanca de penetração garante engajamento consistente da lâmina para corte controlado, maior segurança e maior vida útil da lâmina.
• Baixa distância entre lâmina e mandíbulas reduz vibrações para cortes perpendiculares sem rebarbas (perpendicularidade < 0,25 mm / 0,01 in).

Tabela técnica (resumo)
Descrição | Motor eléctrico | Pneumático
N.º de peça | A pedido (mesa regulável em altura, banco de apoio e rotação automática incluídos) | A pedido (mesa regulável em altura, banco de apoio e rotação automática incluídos)
Faixa de diâmetros | 28 – 42,52 in / 711,2 – 1080 mm | 28 – 42,52 in / 711,2 – 1080 mm
Capacidade de corte* | Até 0,3 in / 8 mm | Até 0,3 in / 8 mm
Velocidade de rotação da lâmina | Máquina personalizada por encomenda | Máquina personalizada por encomenda
Potência do motor elétrico | Sob consulta | Sob consulta
Tensão | 110 / 220 V | n/a
Frequência | 50 – 60 Hz | n/a
Pressão de trabalho do ar | n/a | A pedido
Radiação acústica máxima | 90 dB | 95 dB
Nível de vibração | < 2.5 m/s2 | n/a
Peso unitário | 1100 kg / 2425 lbs | 1100 kg / 2425 lbs
Dimensões máquina | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in) | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in)
Dimensões embalagem | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in) | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in)
Peso embalagem | 1330 kg / 2932 lbs | 1330 kg / 2932 lbs
* Dependendo do tipo de lâmina e do material do tubo

Especificações técnicas

• Modelo: CC1100
• Marca: AXXAIR
• Faixa diâmetro exterior: 711 – 1080 mm (28 – 42,52 in)
• Capacidade de corte: até 0,3 in / 8 mm (dependendo da lâmina e do material)
• Opções de motor: elétrico (1200 W) ou pneumático
• Tensão (eléctrica): 110 / 220 V; Frequência: 50–60 Hz
• Sistema de fixação: fixação concêntrica em aço inox com mandíbulas inox
• Opções: rotação e fixação automáticas, mesa regulável em altura, banco de apoio
• Nível sonoro: 90 dB (eléctrico) / 95 dB (pneumático)
• Nível de vibração (eléctrico): < 2.5 m/s2
• Peso unitário: 1100 kg (2425 lbs)
• Dimensões máquina: 2505 x 2030 x 950 mm
• Dimensões embalagem: 2655 x 2116 x 1152 mm
• Peso embalagem: 1330 kg (2932 lbs)
