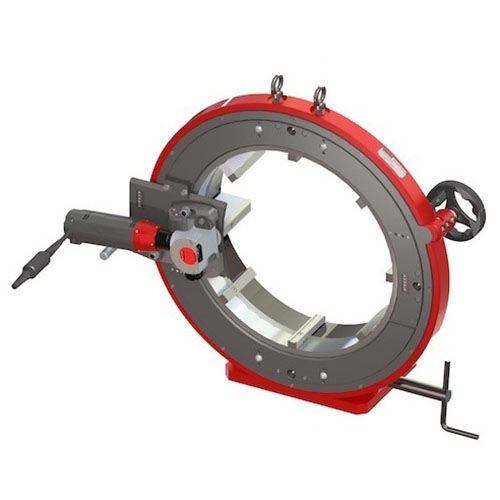

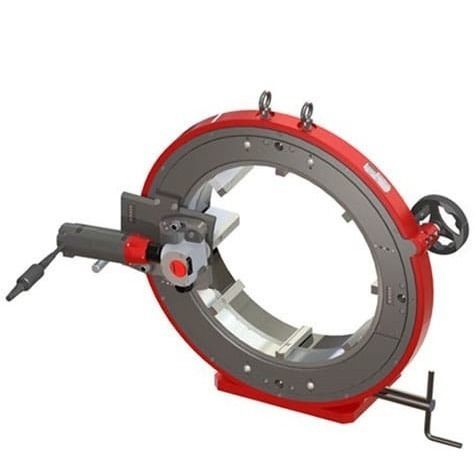

Cortador de tubos em aço inoxidável CC521

elétricoorbitalde bancada

Visão geral
A CC521 é uma máquina de corte orbital para tubos com diâmetros exteriores de 12,75" a 20" (312–522 mm). A lâmina gira concêntricamente em torno do tubo, produzindo cortes quadrados e sem rebarbas, sem deformação, mesmo em paredes de até 15 mm (0,6"). Disponível em versões pneumática ou elétrica (1200 W, 110 V ou 220 V), adequada a aços e ligas exóticas em aplicações industriais exigentes.

Vantagens do produto

• Sistema de aperto concêntrico em aço inox com múltiplos pontos de contacto para evitar deformação e garantir qualidade de corte repetível.
• Mandíbulas em aço inox que protegem a superfície do tubo contra contaminação.
• Roda de rotação que proporciona movimento suave, aumentando a vida útil da lâmina e mantendo a qualidade do corte.
• Alavanca de penetração que assegura o engajamento constante da lâmina para cortes uniformes, maior segurança e maior vida útil da lâmina.
• Reduzida distância entre lâmina e mandíbulas que reduz vibrações e melhora a precisão do corte.

Consumíveis e acessórios

• Lâminas de alta qualidade para cortes quadrados sem rebarbas (< 0.4 mm / 0.015" de perpendicularidade)
• Óleo e pasta lubrificante
• Bancos de apoio para tubos longos

Especificações
Descrição | Motor elétrico padrão | Motor elétrico rápido | Pneumático
N.º peça | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
Faixa de diâmetros | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm
Capacidade de corte* | Até 0,6" / 15 mm | Até 0,6" / 15 mm | Até 0,6" / 15 mm
Velocidade da lâmina | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potência motor elétrico | 1200 W | 1200 W | n/a
Tensão / Frequência | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | n/a
Pressão de ar | n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
Radiação acústica máx. | 90 dB | 90 dB | 95 dB
Nível de vibração | < 2.5 m/s2 | < 2.5 m/s2 | n/a
Peso unitário | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
Dimensões da máquina | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
Dimensões da embalagem | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
Peso embalado | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
*dependendo da lâmina e do material

Características técnicas

• Modelo: CC521
• Faixa OD tubo: 12,75" – 20" (312 – 522 mm)
• Capacidade de corte: até 0,6" / 15 mm
• Velocidades: 30–75 rpm (elétrico padrão), 95–280 rpm (elétrico rápido), 60–110 rpm (pneumático)
• Motor elétrico: 1200 W
• Tensão/frequência: 110 / 220 V, 50–60 Hz
• Pressão de ar: 43.5–87 psi / 3–6 bar (pneum.)
• Nível acústico: 90–95 dB
• Mandíbulas inox multicontacto, opções de rotação e aperto automáticas
